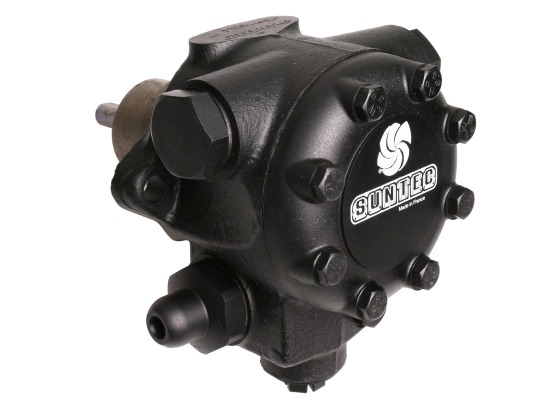

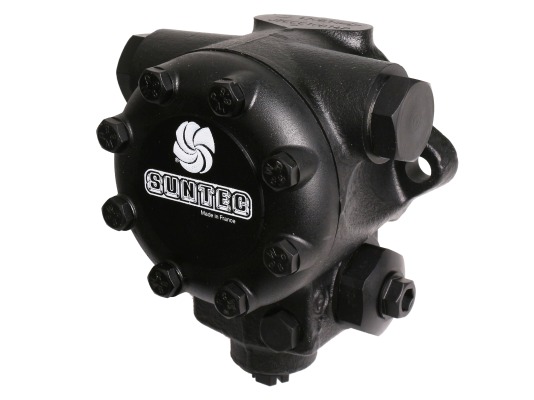

Топливный насос Suntec J 7 CAC 1001 4P выделяется в линейке максимальной производительностью и функциональностью. Каждый час устройство перекачивает 287 литров топлива вязкостью 5 сСт под давлением 20 атмосфер. Базовая модель поставляется в комплекте с регулировочным клапаном, который одновременно выполняет запорную функцию. Место установки – в горелки средней мощности, до 3000 кВт.

Особенности и исполнение

Этот насос имеет термостойкую конструкцию, максимальная температура топлива может достигать +90 градусов.
С помощью винтового регулятора давление можно корректировать с учетом текущих потребностей. Допустимый диапазон настройки 10-21 атмосфер. Регулировку необходимо проводить под контролем манометра.
Для подключения измерительных приборов предусмотрена цилиндрическая резьба стандартного исполнения, согласно ISO 228/1.
В конструкцию встроен обслуживаемый фильтр с широкой областью очистки – 45 см². Он не пропускает частицы песка, ржавчины, мусора величиной от 170 микрон, защищая шестеренчатый механизм от заклинивания и преждевременного износа. В процессе эксплуатации необходимо регулярно промывать фильтр от загрязнений и менять прокладку крышки.
В базовом варианте сборки насос готов к двухтрубному подключению – байпасная заглушка установлена в отверстие обратной линии. Её необходимо извлечь, а затем закрыть канал слива, при использовании агрегата в установках с одной трубой.
Модель Suntec J 7 CAC 1001 4P имеет универсальный способ подключения к двигателю, поддерживаемый большинством производителей горелок (норматив EN 225).

Принцип работы

Зубчатая пара выкачивает топливо из бака и перемещает к регулирующему клапану, а затем – на форсунку. Лишнее топливо возвращается в ёмкость или на линию всасывания, в зависимости от выбора схемы разводки.

Основными достоинствами являются:

высокоэффективная подача топлива на форсунку;
настраиваемое давление на форсунку в диапазоне 10-21 атм.;
универсальность – работа с ДТ и другими видами топлива вязкостью 2-75 сСт;
широкая область рабочей зоны сетчатого фильтра;
совместимость с горелочным оборудованием многих производителей;
возможность подключения манометра и вакуумметра с помощью стандартной резьбы.

В связи с отсутствием функции запирания, рекомендуем купить топливный насос Suntec J 7 CAC 1001 4P вместе с внешним электромагнитным клапаном. Оборудование SUNTEC поставляется по доступной цене, в сопровождении с заводскими гарантиями и инструкциями по установке.

Характеристики

Альтернативный артикул: 258010
Вид перекачиваемой жидкости: ДТ и топливо средней вязкости
Серия насоса: J: регулирующий клапан с функцией запирания
Производительность при давлении 20 бар и вязкости 5 сСт: 287 л/ч
Диапазон давления на форсунку C:: от 10-21 до 10-21 Бар
Метод Установки: Фланцевое ∅ 54 мм
Всасывающая и обратная линия: ½ дюйма – 12,7мм
Тип модели: Базовая
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ¼ дюйма – 6,35мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ½ дюйма – 12,7мм
Функция клапана: Регулировка давления и запирание
Сетчатый фильтр Открытая область:: 45 см2
Сетчатый фильтр Размер отверстия:: 170 µм.
Диаметр Оси (Вала): 11 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4,76 мм для однотрубной системы
Заводские установки давления: 12 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Температура топлива: от 0 до +90 ºC макс. в насосе
Давление на входе: 1.5 бар макс.
Давление на выходе: 1.5 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.3 Н.м
Вес: 4.15 кг
