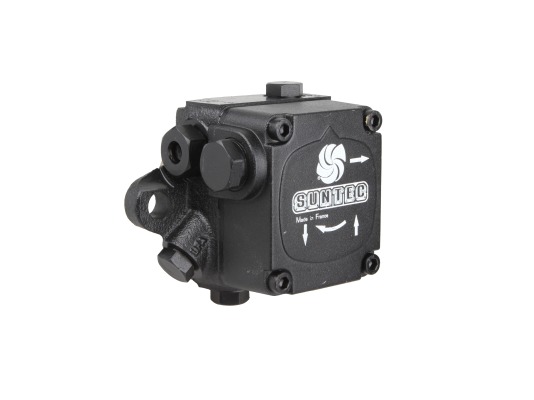

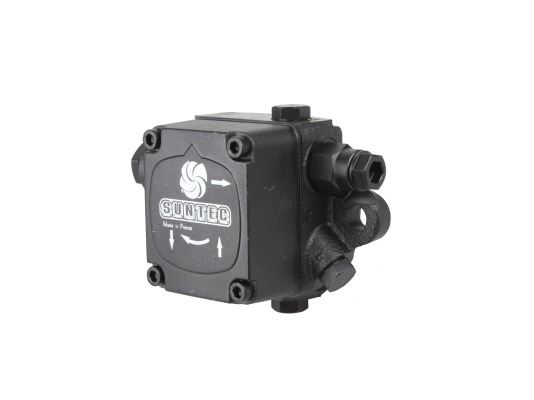

Жидкотопливный насос SUNTEC D 67 A 7289 4P предназначен для перекачивания вязкого дизельного топлива и мазута под высоким давлением до 2,8 МПа. Устройство монтируется на отопительные горелки мощностью около 400-3000 кВт посредством стандартизированного фланца диаметром 54 мм. Насос относится к линейке устройств «D» с установленным золотниковым клапаном для управления давлением на подаче.

Особенности конструкции

Главной особенностью насоса является его шестерёнчатый механизм с внутренним прямозубым зацеплением. Он состоит из двух деталей во взаимном зацеплении: шестерни и колеса. Внешнее колесо приводится во вращение внутренней шестерёнкой, зафиксированной на валу шпонкой.

Вращение зубчатой пары заставляет топливо перемещаться из ёмкости в рабочую камеру. Там оно выталкивается под поршень золотника и на форсунку. Золотниковый клапан играет роль ограничителя давления на подаче. Для его настройки используется регулировочный винт, шляпка которого выходит за корпус. Его поршенёк имеет видоизменённую конструкцию с полостью для уменьшения давления нагретого горючего.

Основные преимущества модели:

оптимальная производительность на мазуте — более 96 л/час;
встроенный клапан для регулировки напора горючего;
устойчивые к высоким температурам резиновые уплотнения;
устройство может быть дополнено манометром, вакуумметром, внешним запорным клапаном;
может работать вместе с топливоподогревателем;
на пути всасываемого топлива стоит сетчатый обслуживаемый фильтр.

Прогрессивная технология обработки металла позволяет компании SUNTEC производить долговечные и надёжные насосы для большинства брендов жидкотопливных горелок, работающих на мазуте и дизтопливе.

Для моделей, работающих с подогретым вязким топливом, созданы полимерные уплотнения с особым составом. Такой материал не расслаивается и не растворяется под воздействием агрессивной среды с температурой до +90°C

Характеристики

Альтернативный артикул: 0005060058
Вид перекачиваемой жидкости: Мазут и ДТ
Серия насоса: D: pегулировка давления без функции запирания
Производительность при давлении 14 бар и вязкости 20 сСт: 96 л/час
Производительность при давлении 14 бар и вязкости 75 сСт: 102 л/час
Диапазон давления на форсунку: от 10 до 28 Бар
Метод Установки: Фланцевое ∅ 54 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: Базовая
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм или ¼ дюйма – 6,35мм
Функция клапана: Регулировка давления без функции запирания
Сетчатый фильтр Открытая область:: 12 см2
Сетчатый фильтр Размер отверстия:: 530 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 14 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Температура топлива: от 0 до +90 ºC макс. в насосе
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.12 Н.м
Вес: 1.9 кг
