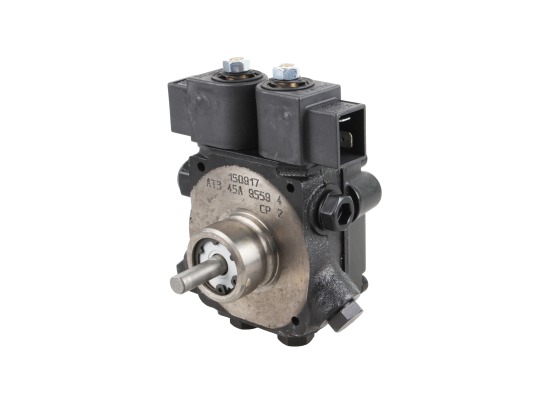

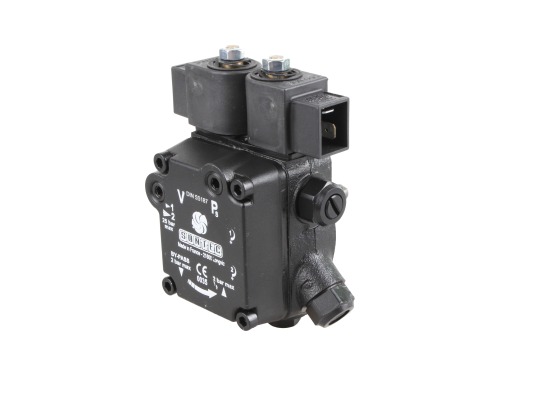

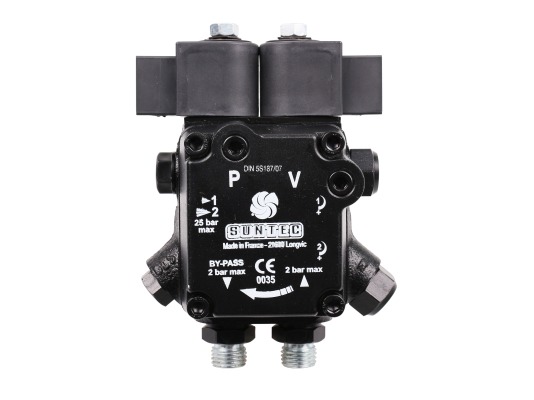

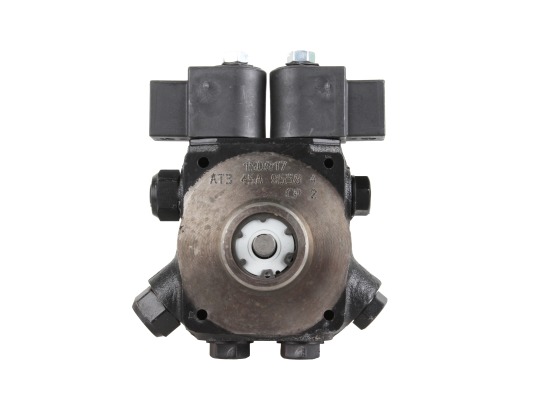

Насос SUNTEC AT3 45 A 9559 4P 0500 заменен на насос AT3 V 45 A 9659 4P 0500

Жидкотопливный насос AT3 45 A 9559 4P 0500 от европейского концерна SUNTEC является представителем высокоэффективных устройств, перекачивающих горючее в двух режимах подачи с настраиваемыми параметрами давления. Модели линейки AT3 оборудованы отсечным и байпасным электромагнитными клапанами, а также портом для подключения манометра, который измеряет давление топлива на форсунке при работе на второй ступени.

Особенности конструкции

Все устройства из этой серии имеют одинаковый принцип работы механизма. Шестерёнчатая пара вращается электрическим внешним приводом и засасывает солярку из бака на золотниковые клапаны. Отличие модели «А» от остальных — вращение шестерен по часовой стрелке и правостороннее расположение выхода на форсунку.

Для каждого из режимов предусмотрен свой золотник. Настроечными винтами наставается значение давления, требуемое для эффективной работы горелки: 8-15 атм для режима низкого давления, 12-25 атм — для высокого.

Электромагнитный вентиль байпаса переключает режим, разобщая золотник низкого напора с обратной линией. Отсечной вентиль перекрывает ход горючему на линию форсунки.

Преимущества модели

оптимальная производительность (до 46 л/ч) при минимальном потреблении электроэнергии;
двухрежимный принцип функционирования при максимальном давлении до 2,5 МПа;
адаптирован для монтажа в однотрубные и двухтрубные контуры топливопроводов;
в корпусе предусмотрен стандартный согласно ISO 228/1 порт для подключения манометра и вакуумметра;
дополнительный манометр для измерения напора горючего на ступени ВД.

Топливный насос AT3 45 A 9559 4P 0500 с шестерёнчатым механизмом от компании SUNTEC — это надёжное устройство с качественным исполнением деталей и узлов, а также оптимизированной компоновкой в едином компактном корпусе. Высокоточное оборудование для обработки деталей позволяет уменьшить зазоры и достигнуть технологической точности, что положительно отражается на КПД прибора, долговечности отдельных элементов и всего механизма в целом.

Характеристики

Альтернативный артикул: 65322979 / 23233
Вид перекачиваемой жидкости: ДТ
Серия насоса: AT3: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии
Производительность при давлении 11 бар и вязкости 5 сСт: 46 л/ч
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 31 л/ч
Диапазон давления на форсунку: от 8 до 25 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 2 ступенчатая с электромагнитным клапаном
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления
Сетчатый фильтр Открытая область:: 6 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки для низкого давления: 9 Бар
Заводские установки для высокого давления: 22 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.1 Н.м
Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1.3 кг
