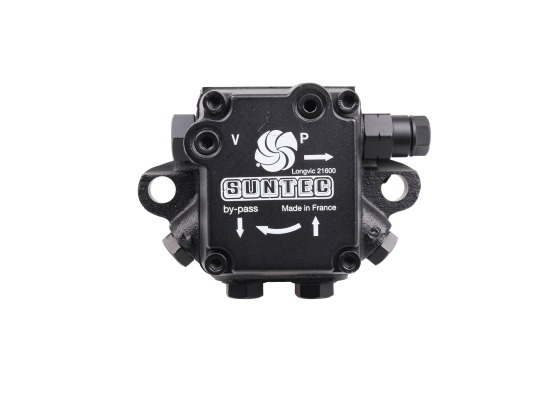

Шестерёнчатый насос AN 77 A 7346 2P от европейского концерна SUNTEC — это современная разработка с производительностью 108 л/ч, применяемая в качестве комплектующего для отопительного оборудования. Устанавливается в жидкотопливные горелки с наддувом таких популярных брендов, как ELCO, WEISHAUPT, LAMBORGHINI и BALTUR, которые востребованы при обогреве жилых и небольших производственных помещений.

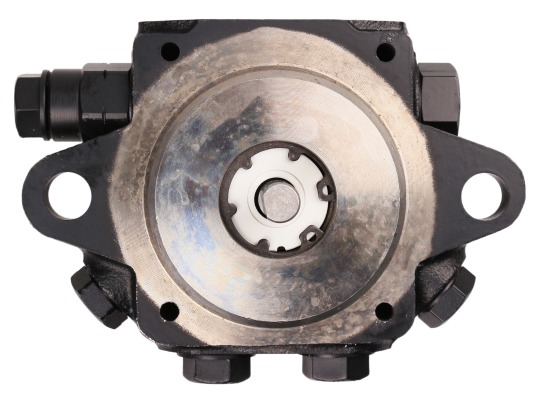

Устройство имеет размещённый справа выход на форсунку, вращение оси по часовой стрелке и крепление втулочного типа с посадочным диаметром Ø32 мм.
Технические параметры
- Основным узлом агрегата является зубчатая пара шестерен, которая создаёт разрежение во всасывающем трубопроводе и таким способом завлекает топливо из бака. За давление рабочей среды на форсуночную линию отвечает регулировочный клапан, которым оснащён шестерёнчатый насос. Заводом установлено давление в пределах 14 бар, но может корректироваться винтом-регулятором вручную в диапазоне 10-20 бар.
- Устройство готово для монтажа в двухтрубный контур. Не составит труда внести некоторые изменения и подготовить к подключению в однотрубную систему. Для этого придётся снять заглушку байпаса и перекрыть стальной заглушкой с шайбой обратный трубопровод.
- Для предварительной очистки горючего в конструкции насоса предусмотрен фильтр грубой очистки с размером ячейки 150 мкм. Его достаточно для того, чтобы предотвратить преждевременный износ шестерен и загрязнение клапана. Для продления срока службы форсунок топливной горелки, рекомендуется выше по течению от агрегата смонтировать дополнительный фильтр тонкой очистки.
Достоинства модели:
- унифицированный приводной вал диаметром 8 мм отвечает европейскому стандарту EN 225;
- пригодность устройства для перекачивания дизельного топлива с различной кинематической вязкостью в пределах от 2 до 75 сСт;
- достаточно большая проходная область встроенного фильтра — 20 см²;
- масса агрегата не превышает 1,2 кг.
Характеристики
- Вид перекачиваемой жидкости: ДТ
- Серия насоса:
- Производительность при давлении 11 бар и вязкости 5 сСт: 108 л/ч
- Диапазон давления на форсунку: от 10 до 20 Бар
- Метод Установки: Втулочное ∅ 32 мм
- Всасывающая и обратная линия: ¼ дюйма – 6,35мм
- Тип модели: Базовая
- Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма – 3,175мм
- Порт манометра: ⅛ дюйма – 3,175мм
- Порт вакуумметра: ⅛ дюйма – 3,175мм
- Функция клапана: Регулировка давления и запирание
- Сетчатый фильтр Открытая область:: 20 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 14 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0,14 Н.м
- Вес: 1.2 кг
