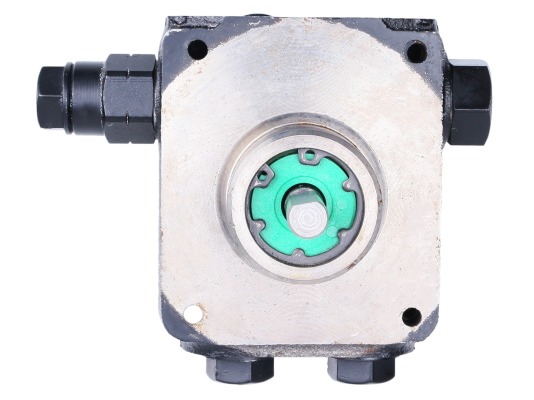

Шестерёнчатый насос одноступенчатого типа SUNTEC AN 47 A 1326 6P является базовой моделью. Он идеально подходит для комплектации дизельных горелок малой и средней мощности до 1000 кВт. В нём предусмотрена регулировка давления топлива на форсунки с функцией запирания — мгновенным прекращением подачи независимо от режима работы электропривода.

Функциональные возможности

Используется для обогрева жилых и коммерческих площадей. Совместим с горелками многих известных производителей (LAMBORGHINI, BALTUR, ELCO и другими).
Обеспечивается бесперебойная перекачка дизельного топлива вязкостью от 2 до 75 сСт при давлении на форсунку 7-14 бар.
Рабочий температурный диапазон — от 0 до +60°C. Производительность агрегата после заводской настройки — 39 л/час (давление 11 бар, вязкость 5 сСт). Предусмотрена её корректировка, поскольку первоначальная установка — 9 бар. Регулировка осуществляется в соответствии требуемому режиму.

Эксплуатационные характеристики

Используется в одно- или двухтрубных системах. Заводская сборка выполнена для 2-трубной. При однотрубной — байпасная пробка, установленная в отверстие манометра, удаляется, а «обратка» закрывается стальной заглушкой.
Возможно автоматическое удаление воздуха при 2-трубной системе. При запуске устройства стравливание ускоряется ослаблением порта манометра.
Соединение с двигателем — втулочное, Ø32 мм. Вал вращается по часовой стрелке, а форсунка располагается справа.
Для предварительной очистки топлива установлен сетчатый фильтр с пропускной областью 6 см². Рекомендуется регулярно производить его разборку и промывку.

Характеристики

Вид перекачиваемой жидкости: ДТ
Серия насоса:
Производительность при давлении 11 бар и вязкости 5 сСт: 39 л/ч
Диапазон давления на форсунку: от 7 до 14 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: Базовая
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления и запирание
Сетчатый фильтр Открытая область:: 6 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 9 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0,10 Н.м
Вес: 1 кг
