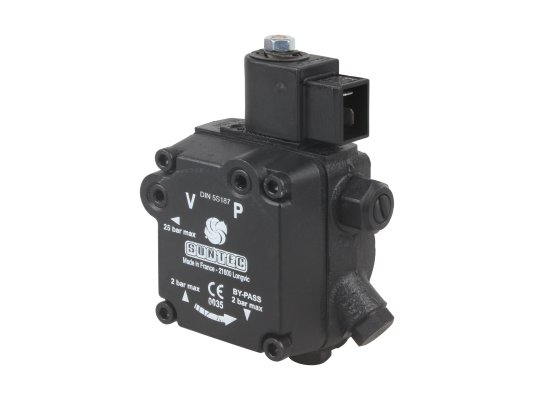

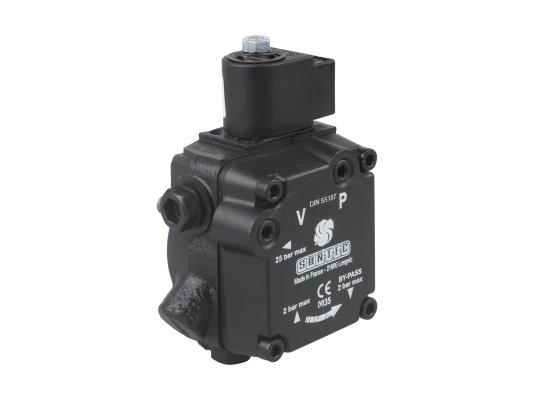

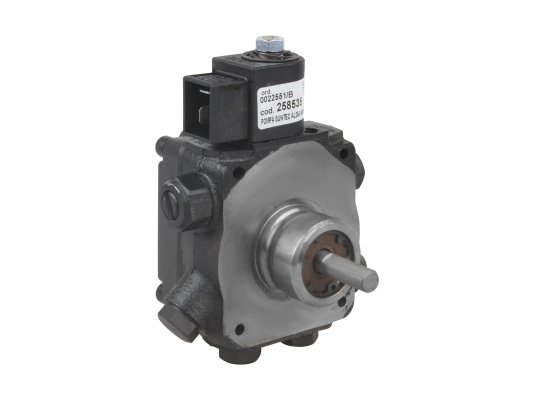

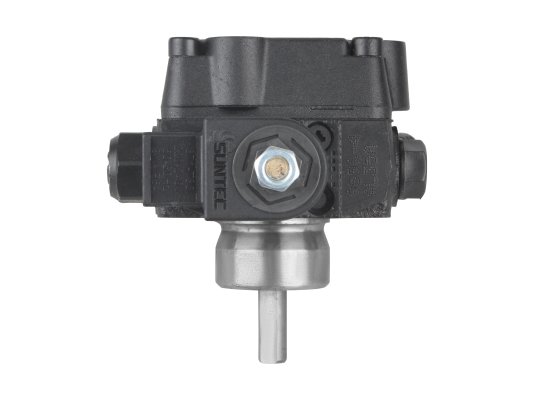

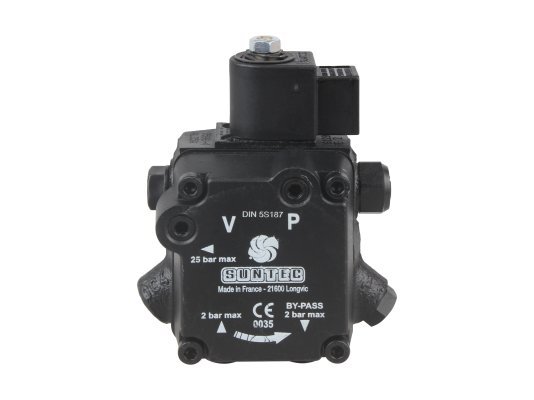

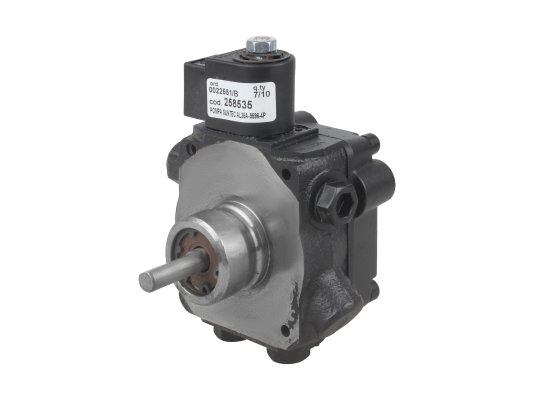

Топливный насос для дизельной горелки AL 35 A 9596 4P 0500 — это современная разработка французского производителя SUNTEC, который занимает лидирующие позиции на европейском рынке котельного оборудования. Устройство оснащено блокировочным электромагнитным клапаном с запорной функцией и это является отличительной особенностью модификации. Агрегат обладает высокой надёжностью и продолжительным ресурсом, и совместим с жидкотопливными горелками таких брендов, как ELCO, BALTUR, WEISHAUPT и LAMBORGHINI.

Особенности конструкции

Основным рабочим механизмом топливного насоса «Сантек» является зубчатая пара шестерен, которая всасывает горючее из бака и подаёт его в форсуночную линию. На пути следования рабочая жидкость проходит предварительную стадию очистки посредством встроенного фильтра с пропускной областью 6 см².
Предназначение активированного электромагнитного клапана «нормально закрытого» типа заключается в мгновенном срабатывании и прекращении подачи горючего на форсунки независимо от частоты вращения электромотора.
В неактивном положении ЭМ клапан полностью закрыт, а нагнетаемая шестернями рабочая жидкость поступает через регулятор давления к всасывающей магистрали или обратно в бак в зависимости от конфигурации контура.

Важно! Рекомендуется установка дополнительного фильтра тонкой очистки, что значительно продлит срок эксплуатации топливных форсунок и не допустит их засорения.

Основные достоинства:

автоматический отвод воздуха в двухтрубном контуре благодаря специальной полости на поршне;
регулировка давления в пределах 8-15 атм;
унифицированный вал диаметром 8 мм соответствует европейскому стандарту EN 225;
высокая степень защиты наружной оболочки от проникновения воды и грязи — IP54;
наличие стандартных портов с резьбой G⅛”, предназначенных для подключения манометра и вакуумметра.

Характеристики

Вид перекачиваемой жидкости: ДТ
Серия насоса: A2RA: базовая модель с функцией запирания
Производительность при давлении 11 бар и вязкости 5 сСт: 40 л/ч
Диапазон давления на форсунку: от 8 до 15 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 1 ступенчатая с электромагнитным клапаном
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления
Сетчатый фильтр Открытая область:: 6 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 9 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.10 Н.м
Напряжение электромагнитного клапана: 220 – 240 В, 50/60 Гц
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1.1 кг
