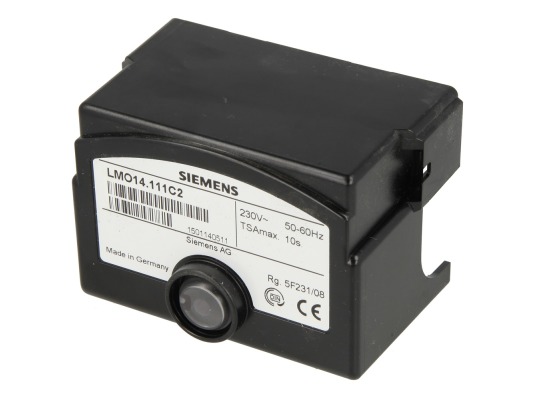

Топочный автомат SIEMENS LMO 14.111C2V – электронный прибор для безопасного розжига и управления горелкой, потребляющей жидкое топливо. Аппарат предназначен для одноступенчатых горелок с прерывистым режимом работы, подогревом топлива или без него, производительностью не более 30 кг/ч. Устройство сертифицировано по EN230 и EN267. Поставляется без цоколя.

Рабочие и эксплуатационные параметры

Подключение к сети: 230 Вольт, 50/60 Гц.
Потребляемая мощность: около 12 ВА.
Рабочая среда: жидкое топливо.
Температура эксплуатации: -5ºC…+60ºC.
Длительность продувки: 15 секунд.
Предохранительное время: 10 секунд.
Время перед поджигом: 15 секунд.

Устройство и комплектация

SIEMENS LMO снабжен съемным корпусом, фиксируемым к основанию с помощью защелки. При изготовлении корпуса использован жаро-, ударостойкий пластик. Электрозащита по стандарту IP 40 реализуется при монтаже.

Автомат содержит электронный усилитель сигнала пламени, реле, микроконтроллер, основной задачей которого является управление последовательностью выполнения команд.

Для остановки/перезапуска системы на корпусе размещена крупная кнопка со встроенным многоцветным светодиодом. Мигание лампы определенного цвета и в заданной последовательности позволяет распознать сервисное сообщение (с помощью кодов) и установить причины сбоев. На кнопке находится гнездо для подключения интерфейсного переходника или удлинителя.

Контроль пламени

SIEMENS LMO контролирует горение пламени, работая в паре с фоторезистивным датчиком QRB (желтое пламя) и датчиком голубого пламени QRC (окислительное пламя).

Функционал и особенности:

быстродействующий переключатель – при активации функции блокировки моментально (< 1 секунды) происходит отключение горелки;
система защиты от низкого напряжения в сети – отключение автомата на отметке 165 Вольт с дальнейшим перезапуском после повышения напряжения до 175 В;
наличие шунтирующего контакта для нагревателя топлива;
функция контроля времени для нагревательного устройства;
четкое выполнение команд благодаря цифровой обработке сигналов;
автоматический управляемый перезапуск системы каждые 24 часа;
ограничение количества повторений (3 включения) в пределах одного управляемого запуска;
продуманная система информирования обо всех стадиях работы аппарата и неполадках с помощью многоцветной индикации или программы ACS400 PC Windows.
