Насос с регулятором давления и запирающим клапаном.
- Диапазон регулирования: 7-14 / 10-20 бар
- Расход топлива, при 2850 об/мин, 5 сСт, 10 бар: 40-130 л/ч
| Модель | Установка* | Соединения шлангов Rp | Диапазон давления бар |
|---|---|---|---|
| AN 47 A 1326 6P | В 32 | G¼” | 7 – 14 |
| AN 47 A 7216 4P | Ф 54 | G¼” | 7 – 14 |
| AN 47 B K 7227 4P | В 54 | G¼” | 7 – 14 |
| AN 47 C 1342 6P | В 32 | G¼” | 7 – 14 |
| AN 47 C 7342 4P | В 32 | G¼” | 7 – 14 |
| AN 47 D 7219 4P | Ф 54 | G¼” | 7 – 14 |
| AN 57 A 7243 4P | Ф 54 | G¼” | 7 – 14 |
| AN 57 C 7282 4P | Ф 54 | G¼” | 7 – 14 |
| AN 57 D K 1309 6P | В 32 | G¼” | 7 – 14 |
| AN 67 A 7238 4P | Ф 54 | G¼” | 10 – 20 |
| AN 67 A 7345 4P | В 32 | G¼” | 10 – 20 |
| AN 67 B 7251 4P | Ф 54 | G¼” | 10 – 20 |
| AN 67 C 1336 6P | В 32 | G¼” | 7 – 14 |
| AN 67 C 7233 4P | Ф 54 | G¼” | 10 – 20 |
| AN 77 A 7255 2P | В 54 | G¼” | 10 – 20 |
| AN 77 A 7256 2P | Ф 54 | G¼” | 10 – 20 |
| AN 77 A 7346 2P | В 32 | G¼” | 10 – 20 |
| AN 77 C 7275 2P | В 54 | G¼” | 10 – 20 |
| AN 97 C 7257 2P | Ф 54 | G¼” | 10 – 20 |
* Метод установки: Втулочное Ø32 или Ø54 мм / Фланцевое 54 мм.
По запросу возможна замена насоса Данфос (насос Danfoss)

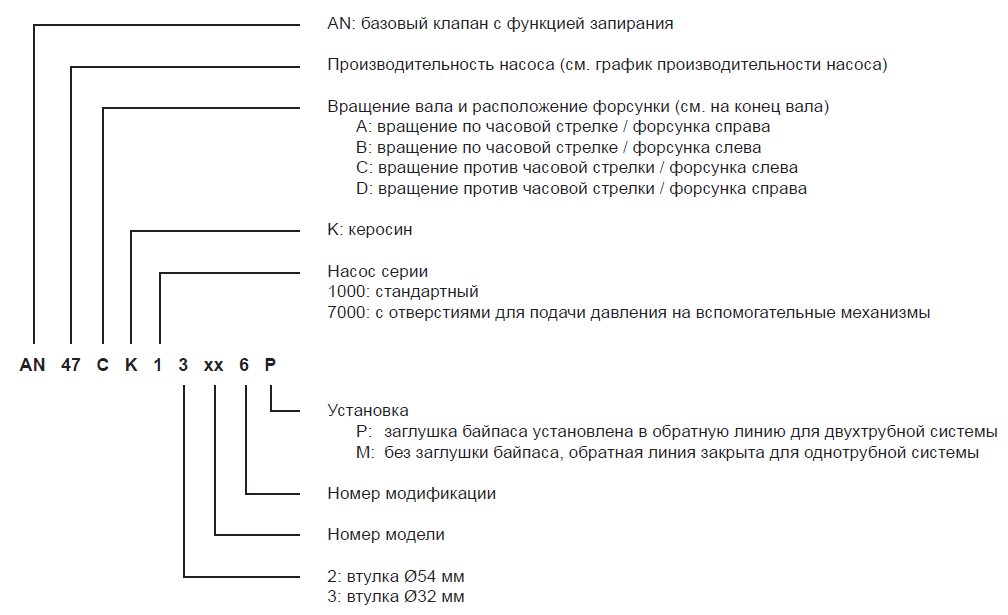

Идентификация насоса

Принцип работы насоса
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе, при однотрубной системе – возвращается на всасывание. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.
Регулирующий клапан также выполняет запорную функцию:
В течение периода запуска при нарастании скорости зубчатой пары все топливо проходит через специальную полость на поршне, возвращаясь к обратной линии. При достижении определенного значения скорости поток уже не сможет проходить через эту полость, тогда давление быстро увеличивается, преодолевая силу пружины клапана, и открывает клапан. В течение постепенной остановки скорость зубчатой пары снижается, и клапан закрывается, когда мощность зубчатой пары становится меньше потока топлива через полость. Скорости отпирания и запирания зависят от размера зубчатой пары, а также установленного давления.
Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически, но может быть ускорен открытием порта манометра. В однотрубной системе для выпуска воздуха из системы должен быть открыт порт манометра.
| Общие данные | |
|---|---|
| Монтаж | Втулочный или фланцевый согласно европейскому стандарту EN 225 |
| Соединительная резьба | Цилиндрическая согласно ISO 228/1 |
| Всасывающая и обратная линия | G¼” (с возможностью конусных прокладок для модификаций 5 и 6) |
| Выход на форсунку | G⅛” |
| Порт манометра | G⅛” |
| Порт вакуумметра | G⅛” |
| Функция клапана | Регулировка давления с функцией запирания |
| Сетчатый фильтр | Открытая область: AN 47/47K/57/57K/67/67K 6 см2 AN 77/77K/97/97K 20 см2 Размер отверстия:150 μм. |
| Вал | ∅ 8 мм согласно европейскому стандарту EN 225 |
| Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы |
| Вес | 1 – 1,3 кг (зависит от модели) |
| Гидравлические данные | |
| Диапазон давления на форсунку | AN 47/57 7-14 бар AN 67/77/97 10-20 бар AN 47K/57K/67K/77K/97K 7-15 бар (Другие диапазоны возможны по запросу при предоставлении характеристик насоса) |
| Заводские установки давления | AN 47/57 9 бар AN 67/77/97 14 бар AN 47K/57K/67K/77K/97K 9 бар |
| Эксплуатационная вязкость | AN 47/57/67/77/97 2 – 75 мм2/с (сСт) AN 47K/57K/67K/77K/97K 1 – 75 мм2/с (сСт) |
| Температура топлива | 0 – 60ºC в насосе |
| Давление на входе | 2 бар макс. |
| Давление на выходе | 2 бар макс. |
| Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
| Номинальная скорость | 3600 об/мин макс. |
| Вращающий момент | AN 47/47K/57/57K 0,10 Н.м. AN 67/67K 0,12 Н.м. AN 77/77K 0,14 Н.м. AN 97/97K 0,20 Н.м. |
Показано на примере “C” вращения и выхода на форсунку
Насосы модификаций 1,3,5

Насосы модификаций 4,6

Насосы модификации 2

(1) Линия всасывания
(2) Обратная линия и внутренняя заглушка байпаса
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра
(6) Регулировка давления
(7) Подача давления на вспомогательные механизмы (только для серии “7000”)

Линия всасывания (1) и обратная линия(2) с прямым монтажом шлангов ля модификации 5 и 6 (также возможно применение кольцевого уплотнения)
