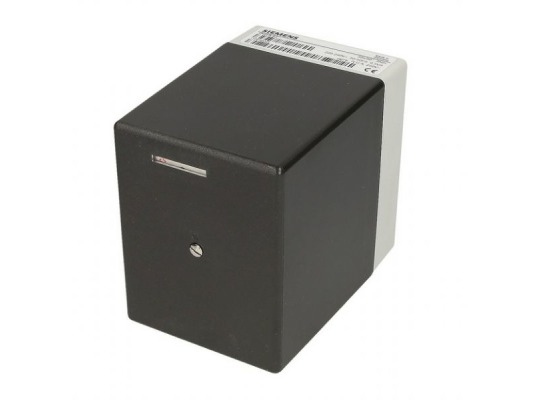

Сервопривод воздушной заслонки SIEMENS SQM45.295A9 разработан для регулирования позиции заслонки в горелках CIB UNIGAS, что позволяет добиться правильной пропорции топлива и воздуха для эффективного сжигания рабочей смеси с максимальной теплоотдачей. Исполнительное устройство работает совместно с топочным автоматом LMV5xx, способствует повышению КПД котельной установки.

Технические и эксплуатационные параметры

Подключение к сети: AC 2 x 12 V.
Крутящий момент: 3 Нм.
Энергопотребление: 9…15 ВА.
Длительность открытия на 90º: 10 сек.
Температурные ограничения: -20…+60 °С.

Устройство и конструктивные особенности

Исполнительный механизм имеет износостойкую конструкцию. Корпус изготовлен из алюминиевого сплава, крышка – из термостойкой усиленной пластмассы. Класс электрозащиты – IP 54 (требуется вставить соответствующие уплотнители в отверстия Pg11).
С помощью автомата LMV5.. задаются рабочие параметры (направление вращения вала двигателя, предельные позиции, время работы).
Сервопривод приводится в действие шаговым двигателем, который позиционируется с дискретностью 0,1°.
Приводной вал из черненой стали вплотную прилегает к лицевой стороне шестеренчатого механизма.
Шестеренчатая передача (шестерни – цилиндрические, пластмассовые) имеет минимальный зазор и постоянно смазана, не требует обслуживания в процессе эксплуатации.
Взаимосвязь по управлению и позиционированию происходит с помощью системной шины (CAN). Шинный кабель применяется также для питания исполнительного механизма.

Достоинства:

защита от пыли и влаги класса IP54;
усиленный корпус;
выбор направления вращения;
нетребовательность в обслуживании;
быстрое открытие на 90°.

В нашем интернет-магазине можно купить по оптимальным ценам сервопривод воздушной заслонки SIEMENS SQM45.295A9 артикул: 2480070-CU и необходимые комплектующие: соединительные и съемные кабели, адаптер для газовых клапанов, специальные выводы.
