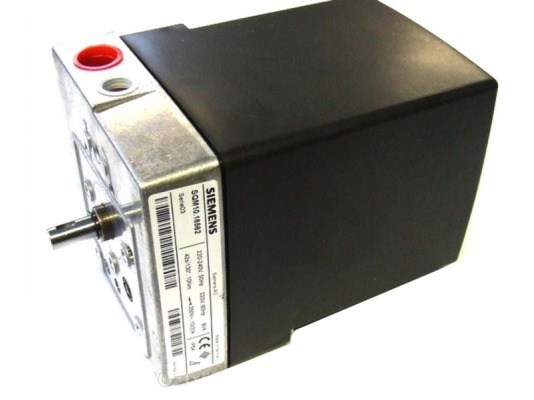

Сервопривод воздушной заслонки SIEMENS SQM20.18502 служит для автоматического регулирования подачи воздуха при создании топливно-воздушной смеси. Применяется в горелочных устройствах различной мощности, потребляющих газ или жидкое топливо. Изменение положения заслонки способствует эффективному сгоранию топлива/газа и получению прироста КПД.

Важные параметры и условия эксплуатации

· Электрическое подключение: 220 В, 50/60 Гц.

· Энергопотребление: 9 ВА.

· Продолжительность полного открытия на 90°/130°: 45/ 66 секунд.

· Крутящий момент: 20 Нм.

· Температура окружающего воздуха: -20…+60 °С.

Устройство и особенности

· Сервопривод, как правило, работает совместно с автоматом горения, на котором задаются оптимальные пропорции газо-воздушной (топливо-воздушной) смеси. SIEMENS SQM11.16502 можно устанавливать в двух положениях: с углом открытия на 90 и 130 градусов.

· Вал вращается против часовой стрелки. Электропривод работает от синхронного реверсивного двигателя с защитой от блокирования. Предусмотрены легко настраиваемые концевые и вспомогательные переключатели.

· Подшипниковая опора и зубчатая передача не требуют технического обслуживания (использована смазка длительного действия).

· Алюминиевый корпус выполнен методом литья под давлением. Пластиковая крышка рассчитана на механические удары и термонагрузки. Электрические компоненты защищены по стандарту IP 40.

· Резьбовые отверстия предусмотрены для кабельных вводов Pg11. Можно установить электронный модуль, с помощью которого осуществляется индикация положения и управление устройством.
