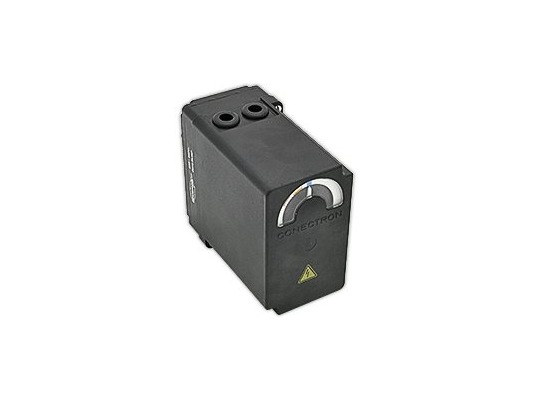

Сервопривод воздушной заслонки CONECTRON/HONEYWELL LKS 160-41 (B6-22 S11.1)

создан для оснащения многоступенчатых и модулируемых горелок, потребляющих газ/жидкое топливо, с полностью закрываемой воздушной заслонкой. Обеспечивает эффективное сжигание топлива/газа и повышение теплоотдачи.

Параметры работы и условия эксплуатации

Требования к электропитанию: 220-240 В, 50/60 Гц.
Мощность потребления: около 4 VA.
Длительность полного цикла на 90°: 22 секунд.
Крутящий момент: 2 Нм.
Рабочая среда: газ, дизтопливо и комбинация.
Температура окружающего воздуха: 0…+60 °С.
Угол срабатывания: максимум 90°.

Исполнение и особенности

Сервопривод приводится в действие синхронным электродвигателем, который питает основной вал специального исполнения и беззазорный кулачковый вал через редуктор. Направление вращения – против часовой стрелки.
Кулачковый вал управляет концевыми и вспомогательными выключателями, положение которых можно плавно настраивать в рамках рабочего диапазона, используя связанный кулачковый диск.
Прямозубая передача не требует регулярного обслуживания, обработана смазкой длительного действия.
Предусмотрен индикатор положения.
Корпус изготовлен из ударопрочного, термостойкого пластика. Класс электрозащиты соответствует IP 44. Необходимо исключить конденсацию, обледенение и воздействие воды.
Сервопривод предназначен для использования с дроссельным клапаном VT5000 и может устанавливаться в произвольном положении. На корпусе просверлены отверстия для надежного крепления.
По отдельной заявке возможна установка потенциометра.
