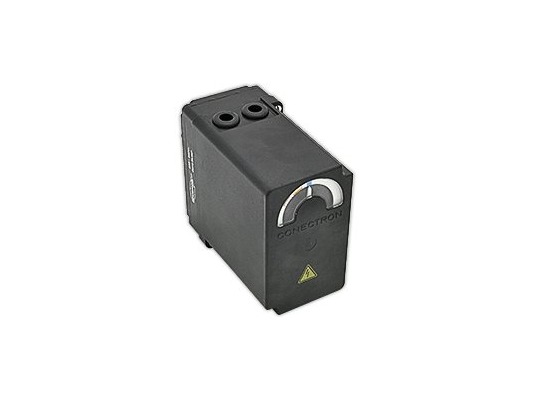

Сервопривод воздушной заслонки CONECTRON/HONEYWELL LKS 160-31 (B6-5 S9) устанавливается на многоступенчатые и модулируемые горелки с полностью закрываемой воздушной заслонкой, сжигающие газ или жидкое топливо. Исполнительный механизм участвует в регулировании состава топливо-воздушной смеси для наилучшего сгорания и получения максимального теплового эффекта.

Ключевые характеристики и условия эксплуатации

Требования к сети: 220 В, 50/60 Гц.
Энергопотребление: около 4 VA.
Время полного цикла на 90°: 5 секунд.
Крутящий момент: 2 Нм.
Рабочая среда: газ, дизтопливо и их комбинация.
Эксплуатационная температура: 0…+60 °С.
Угол срабатывания: максимум 90°.

Конструкция и особенности

Обшивка сервопривода произведена из качественного пластика, стойкого к механическим воздействиям и повышенным температурам.
Класс защиты электрических компонентов соответствует нормативу IP 44. В процессе эксплуатации требуется исключить вероятность появления конденсата, обледенение и воздействие воды.
Сервопривод работает от синхронного электродвигателя, который приводит в действие ведущий вал и беззазорный кулачковый вал через редуктор. Направление вращения – против часовой стрелки.
Кулачковый вал управляет концевыми и вспомогательными выключателями, положение которых легко регулируется с помощью кулачкового диска в рамках рабочего диапазона переключателей.
Зубчатая передача не нуждается в систематическом обслуживании, обработана смазывающим составом постоянного действия.
Сервопривод имеет встроенный индикатор положения.
Модель используется с дроссельным клапаном VT5000, устанавливается в любом положении. На корпусе просверлены отверстия для жесткой фиксации.
Опционально возможна установка потенциометра.
