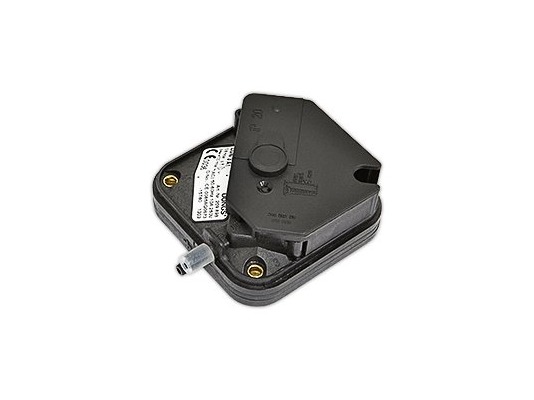

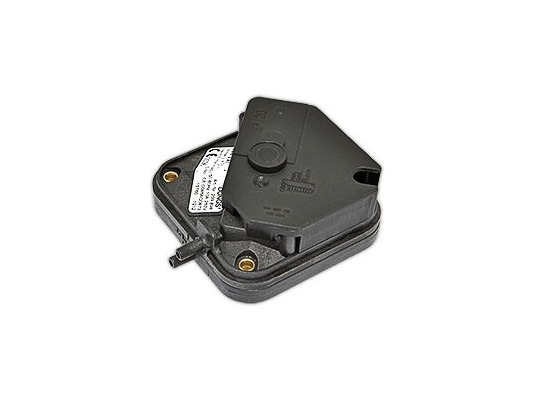

Реле давления воздуха DUNGS в комплекте LGW 3 A1 7815725-VI – надежный сертифицированный прибор немецкого качества для систем автоматического контроля давления газа или воздуха. Датчик предварительно настроен на заводе. Комплектация включает импульсную трубку. Реле служит для контроля дифференцированного, нагнетательного давления и давления разряжения газа/ воздуха в топочных агрегатах, вентиляторах и установках кондиционирования.
Характеристики
- Давление подачи (предельное значение): 100 мбар.
- Контролируемые среды: воздух, неагрессивные негорючие газы.
- Регулировка в интервале: 0,4-3 мбар.
- Срабатывание в пределах: 0-0,35 мбар.
- Настройка на заводе: 0,8 мбар
- Температура эксплуатации: -15…+85 °C.
Особенности
Дифференциальный датчик-реле работает в диапазоне избыточного и пониженного давления. Переключающий механизм срабатывает при выполнении заданных параметров, что приводит к включению/отключению/переключению контактов в электрической цепи.
Главной особенностью реле серии LGW..A1 является высокая стабильность работы, что определено особой бесперебойной системой переключения.
Прибор выполнен из поликарбоната (корпус, контактный предохранитель и переключатель) и бутадиен-нитрильного каучука (мембрана высокой чувствительности).
Параметры работы устанавливаются с помощью винта. Предусмотрены соединительные ниппели импульсных шлангов. Подключение к сети осуществляется через плоский штекер.
Уровень защиты отвечает стандарту IP20 (контактный предохранитель, без приспособления для разгрузки провода от натяжения).
Конструкцией предусмотрен шланговый штуцер ∅ 4,6 мм для подключения к линии подачи давления.
Достоинства:
- предустановленное значение давления срабатывания;
- стабильная, бесперебойная работа;
- чувствительная мембрана;

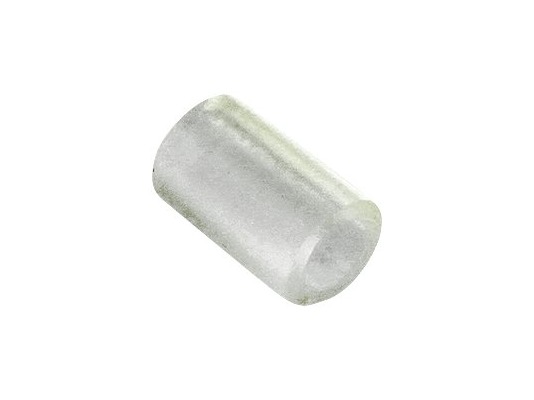

- комплектация импульсной трубкой;
- защита от прикосновения;
- винт для корректировки рабочих параметров;
- компактное исполнение.
Характеристики
- Для контроля: давления разряжения,дифференцированного давления и нагнетательного давления
- Диапазон регулировки: от 0.4 до 3 мбар
- Диапазон срабатывания: от 0 до 0.35 мбар
- Максимальное рабочее давление: 0.1 мбар
- Заводская установка: 0.8 мбар
