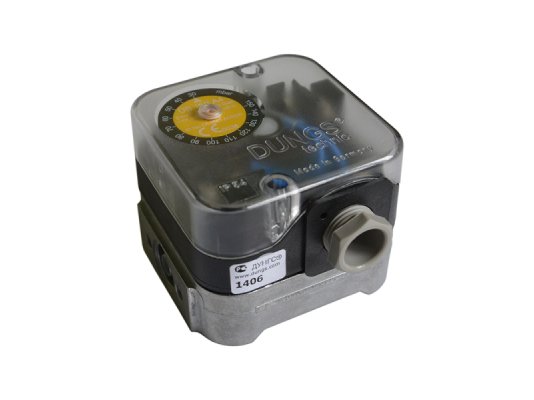

Реле давления DUNGS UB 500 A4 артикул 210970 – компактный ограничитель максимального давления в газопроводной системе. Используется в топочных агрегатах, где любое превышение давления влечет повышенные риски. Характеризуется компактным исполнением, безотказной службой, простой настройкой. Отвечает требованиям европейского стандарта EN 1854.

Основные параметры

* Максимальное давление: 600 мбар.

* Пределы регулировки: 50-500 мбар.

* Среда: газ 1-3 семейства/ нейтральный.

* Эксплуатационная температура: -15°C до +70°C.

Как работает реле

DUNGS UB 500 A4 реагирует на избыточное давление газа. При превышении допустимой границы давления контакт замыкается, сигнал передается на блок управления. Одновременно реле блокируется и загорается индикатор, сигнализирующий о срабатывании. Разблокировка выполняется вручную нажатием на кнопку.

Исполнение и особенности

Настройка точки переключения не требует использования манометра, осуществляется поворотом регулировочного диска. Для точного задания параметров предусмотрена цифровая шкала.

Долговечная служба реле определена выбором износостойких материалов: алюминия (корпус), НБК (мембрана). Контакты выполнены из серебра. Электрические детали защищены от пыли и брызг благодаря непроницаемости внешней оболочки (класс IP54 по IEC 529).

Подключение к сети осуществляется через кабельный ввод PG. На корпусе реле вмонтирован измерительный штуцер.

Установка реле выполняется с помощью резьбовых отверстий (внутренняя резьба G 1/4″). Монтаж – в стандартном положении (рекомендуется). При изменении ориентации датчик-реле срабатывает при более высоком/низком давлении в сравнении с заданным уровнем.

Достоинства:

* блокировка при срабатывании;

* регулировочный диск для простой настройки;

* индикация положения «заблокировано»;

* широкий диапазон регулировки давления;

* изоляция внутренних элементов (IP 54);

* установка с помощью резьбового соединения;

* широкая сфера использования.
