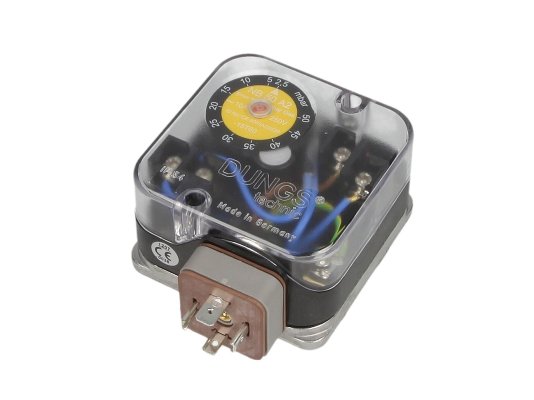

Реле давления DUNGS UB 500 A2 артикул 215246 представляет собой регулируемое устройство для ограничения избыточного давления в системе. Применяется в составе топочных агрегатов, где критично любое изменение давления газа. Компактный, надежный прибор легко настраивается, не требует специального обслуживания. Соответствуют европейскому стандарту EN 1854. Выделяется в линейке широким диапазоном давления срабатывания.

Характеристики

* Максимальное давление: 600 мбар.

* Диапазон регулировки: 50-500 мбар.

* Газ: 1-3 семейства/ нейтральный.

* Температура окружающей среды: -15°C до +70°C.

Принцип работы датчика-реле

Реле ограничения максимального давления реагирует на избыточное давление газа в системе. При превышении установленной границы давления происходит включение, отключение, переключение контакта в электрической сети, на блок управления подается сигнал. В то же время включается индикатор и датчик блокируется.

Для разблокирования реле следует нажать на кнопку в центре регулировочного диска. Для работы переключателя не нужна дополнительная энергия.

Устройство и особенности реле

Для настройки прибора предусмотрено колесико и цифровая шкала. Манометр не используется.

Корпус и рабочая мембрана выполнены из прочных материалов – алюминия и НБК (соответственно). Материал контактов – серебро. Электрическая изоляция уязвимых элементов соответствует стандарту электрозащиты IP54 по IEC 529. К сети реле подключается через кабельный ввод PG.

В связи с особенностями конструкции, установка реле возможна только на арматуру DUNGS. При этом используется уплотнительное кольцо.

Для монтажа рекомендуется выбирать стандартное положение. При установке в горизонтальном, перевернутом или промежуточном положении реле будет срабатывать при более высоком/низком давлении в сравнении с заданными параметрами.

Достоинства:

* широкий диапазон регулировки давления;

* простая настройка с помощью диска;

* блокировка при критическом значении давления;

* сигнальная лампочка для индикации блокировки;

* невосприимчивость к воздействию грязи и брызг (класс защиты IP 54);

* широкая сфера применения;

* компактные монтажные габариты.

В нашем магазине можно купить реле давления DUNGS UB 500 A2 и другие комплектующие немецкого бренда по низким ценам для сборки, наладки и перевооружения топочных агрегатов. Вся продукция, представленная в каталоге, поставляется с заводскими гарантиями и разрешительными документами.
