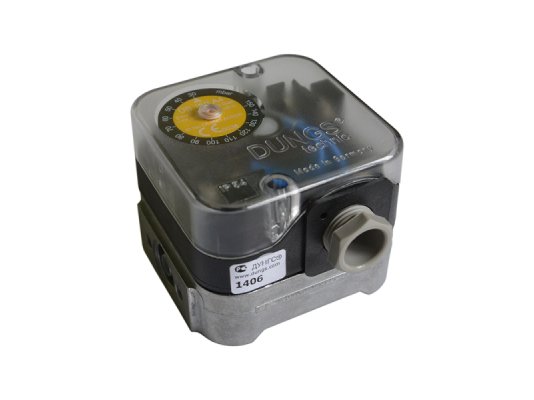

Реле давления DUNGS UB 150 A4 артикул 138630 – незаменимый элемент системы безопасности газовой установки. Используется для контроля максимального давления и давления разряжения. Ограничивает давление в топочных агрегатах, где любое отклонение давления критично. Устройство блокируется каждый раз, когда достигнута тоска срабатывания. Настраивается в широком диапазоне, от 30 до 150 мбар.

Характеристики

* Максимальное давление: 500 мбар.

* Пределы регулировки: 30-150 мбар.

* Среда: газ 1-3 семейства/ нейтральный.

* Эксплуатационная температура: -15°C до +70°C.

Как работает реле

DUNGS UB 150 A4 реагирует на избыточное давление. Включается как только превышено заданное значение давления – происходит замыкание контакта и подача сигнала на блок управления. В состоянии блокировки на корпусе датчика загорается индикатор, сигнализирующий, что давление достигло критического уровня. Нажатие на кнопку в центре регулировочного диска деблокирует реле.

Исполнение и особенности

Настройка параметров срабатывания осуществляется без использования манометра, поворотом колесика. Для точной регулировки точки переключения предусмотрена шкала с цифрами.

Реле произведено из материалов высокой надежности. Литой корпус – алюминиевый, мембрана – из НБК, переключатель – из полиамида, контакты – из серебра. Электрика и уязвимые детали защищены благодаря пыле-, влагозащитному корпусу (класс IP54 по IEC 529).

Соединение с источником питания осуществляется через кабельный ввод PG. Конструкцией предусмотрен измерительный штуцер.

Посадка реле выполняется на резьбовые отверстия (внутренняя резьба G 1/4″). Монтажная ориентация – стандартная (рекомендуемая). При отклонении установочного положения датчик-реле включается при более высоком/низком давлении по отношению к заданным значениям.

Достоинства:

* регулировочный диск для удобства настройки;

* блокировочная функция;

* широкий диапазон регулировки давления;

* пыле-, влагозащита по стандарту IP 54;

* монтаж с помощью резьбового соединения;

* включение сигнальной лампочки при блокировке;

* установка в газовые агрегаты различного назначения;

* компактные габариты.

Купить реле давления DUNGS UB 150 A4 по доступной цене можно в режиме онлайн, заполнив данные для оформления заказа. Изделие поставляется с подробной инструкцией по эксплуатации и монтажу, заводской инструкцией.
