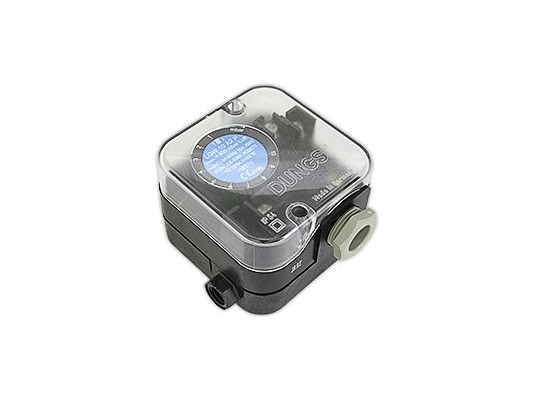

Реле давления DUNGS LGW 50 A2P артикул 272346 – универсальный прибор для оснащения топочных агрегатов, систем вентилирования и кондиционирования воздуха. Контролирует дифференцированное давление газа или воздуха. Особенностью конструкции является встроенная контрольная кнопка для тестирования функции безопасности.

Рабочие параметры

Предельно допустимое давление: 500 мбар.
Среда: воздух, неагрессивные негорючие газы.
Настройка в пределах: 2,5-50 мбар.
Срабатывание: 0-1 мбар.
Класс: S в соответствии с нормативом EN 1854.
Температура эксплуатации: -15°C до +70°C.

Исполнение и принцип работы

Прибор реагирует на дифференциальное давление. При возрастании/снижении давления в сравнении с установленным значением происходит замыкание контакта и на блок управления направляется соответствующий сигнал.

Выбор границы срабатывания осуществляется с помощью поворотного диска и шкалы с разметкой.

Пластиковый корпус защищает устройство от внешних воздействий в соответствии с европейским стандартом IP 54. По отдельной заявке возможно усиление защиты до IP 65. Мембрана из бутадиен-нитрильного каучука обладает высокой чувствительностью и рассчитана на долговечную службу.

Прибор подсоединяется на резьбу. Монтаж реле можно выполнять в произвольном положении. При этом следует учесть, что установка при ориентации, отличной от вертикальной, приведет к изменению точки срабатывания (переключение будет происходить при давлении выше или ниже относительно заданной величины, около ± 0,5 мбар).

Достоинства:
