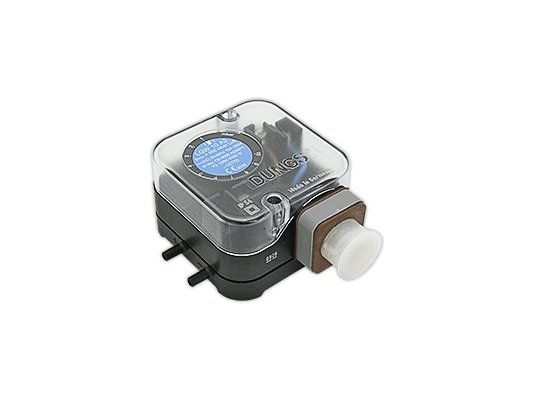

Реле давления DUNGS LGW 50 A2 (штекерное подключение) – необходимый элемент системы безопасности промышленной газовой установки. Контролирует нагнетательное давление, давление разряжения, дифференцированное давление. Универсальность прибора позволяет использовать его в устройствах кондиционирования и вентилирования воздуха. Комплектация включает кабель питания.
Основные параметры
- Класс: S в соответствии с нормативом EN 1854.
- Максимальное рабочее давление: 500 мбар.
- Рабочая среда: воздух, неагрессивные газы (за исключением горючих газов).
- Настройка в диапазоне: 2,5-50 мбар.
- Перепад: 0-1 мбар.
- Эксплуатационная температура: -15°C до +70°C.
Принцип действия
Реле служит для включения/переключения/отключения электрической цепи при изменении системного давления на установленное значение. Точка срабатывания задаётся ручным способом, используя поворотный диск и шкалу с цифрами.
Особенности
Высокочувствительная диафрагма из бутадиен-нитрильного каучука обеспечивает точное срабатывание. Пластиковый компактный корпус защищает электрические контакты от пыли и влаги (класс IP 54). По заказу покупателя возможно исполнение по стандарту IP 65.
Монтаж реле давления DUNGS LGW 50 A2 (штекер, артикул 222024) можно выполнять в любом положении. При этом необходимо учесть, что срабатывание при отклонении ориентации от стандартной будет происходить при более высоком или низком давлении газа/воздуха (± 0,5 мбар). Подробнее – в инструкции по монтажу и эксплуатации.
Достоинства:
- возможность регулирования параметров срабатывания;
- высокая чувствительность рабочей мембраны;
- простая настройка с помощью поворотного диска и шкалы;
- нетребовательность в обслуживании;
- изоляция электрических деталей (IP 54);
- универсальность применения.
Характеристики
- Для контроля: нагнетательного давления,дифференцированного давления и давления разряжения
- Диапазон регулировки: от 2.5 до 50 мбар
- Диапазон срабатывания: от 0 до 1 мбар
- Максимальное рабочее давление: 500 мбар
- Класс защиты: IP 54
- Длина кабеля: 380 мм
