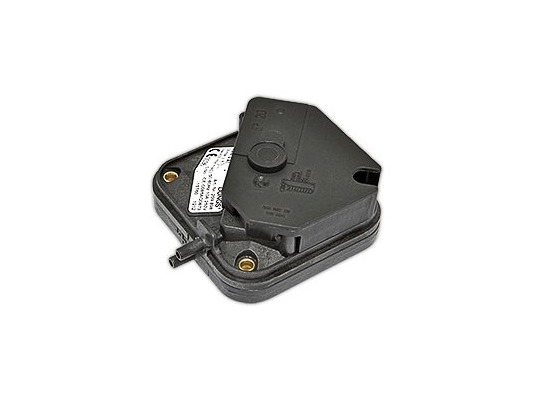

Реле давления DUNGS LGW 3 A1 артикул 04519320-LB – надежный прибор немецкого бренда, изготовленный по европейским требованиям безопасности и надежности. Датчик настроен на заводе и, при необходимости, регулируется. Реле контролирует дифференцированное давление газа и воздуха в топочных агрегатах, вентиляционных установках и системах кондиционирования воздуха. Приборы линейки LGW…A1 отличаются точным срабатыванием и высокой стабильностью работы.

Основные характеристики

Давление подачи (предельное значение): 100 мбар.
Контролируемые среды: воздух, неагрессивные негорючие газы.
Регулировка в интервале: 0,4-3 мбар.
Срабатывание в пределах: 0-0,35 мбар.
Настройка на заводе: 0,95/ 0,5 мбар
Температура окружающей среды: -15…+85 °C.

Принцип работы датчика-реле

Дифференциальное давление воздействует через мембрану на чувствительный микровыключатель. При достижении заданной границы срабатывания контакты электрической цепи замыкаются/ размыкаются/ переключаются, подается сигнал на управляющее устройство.

Особенности

Главной особенностью реле является стабильная работа, что обусловлено использованием специальной бесперебойной системы переключения.

Конструкция выполнена из поликарбоната (корпус, контактный предохранитель и переключатель) и бутадиен-нитрильного каучука (мембрана).

Рабочие параметры задаются с помощью винта. Предусмотрены соединительные ниппели импульсных шлангов. Электрическое подключение с защитной изоляцией осуществляется через плоский штекер.

Электрозащита соответствует стандарту IP 20 (защита от прикосновения без приспособления для разгрузки провода от натяжения).

Предусмотрен шланговый штуцер для подачи давления ∅ 4,6 мм.

Достоинства:
