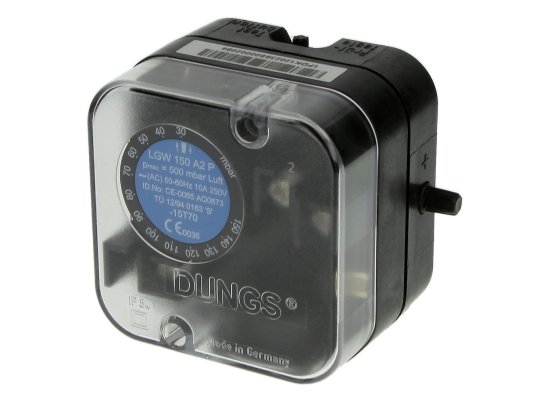

Реле давления DUNGS LGW 150 A2P артикул 272354 предназначено для контроля дифференцированного давления. Характеризуется точностью срабатывания, надежностью в работе и универсальностью применения. Особенностью прибора с маркировкой «А2Р» является встроенная контрольная кнопка для проверки функции безопасности. Реле подходит для широкого спектра топочных агрегатов, систем вентилирования и кондиционирования воздуха.

Основные рабочие параметры

Предельно допустимое давление: 500 мбар.
Среда: воздух, неагрессивные негорючие газы.
Настройка в пределах: 30-150 мбар.
Срабатывание: 0-3 мбар.
Класс: S в соответствии с нормативом EN 1854.
Температура эксплуатации: -15°C до +70°C.

Исполнение и принцип работы

Прибор реагирует на дифференциальное давление. При увеличении/понижении давления в сравнении с заданным значением происходит замыкание контакта и на блок управления передается соответствующий сигнал.

Установка точки переключения осуществляется с помощью поворотного диска и шкалы.

Корпус из надежного полимерного материала защищает устройство от механических воздействий, попадания грязи и брызг, выполнен в соответствии с европейским стандартом IP 54. Доступно усиление защиты до IP 65 (отдельный заказ). Мембрана из бутадиен-нитрильного каучука характеризуется высокой чувствительностью.

Реле соединяется с помощью резьбовых отверстий (внутренняя резьба G1/4 и G1/8). Устройство устанавливается в любом положении. При отклонении ориентации от стандартной (вертикальное размещение), переключение будет происходить при давлении выше или ниже относительно заданной границы срабатывания (около ± 0,5 мбар).
