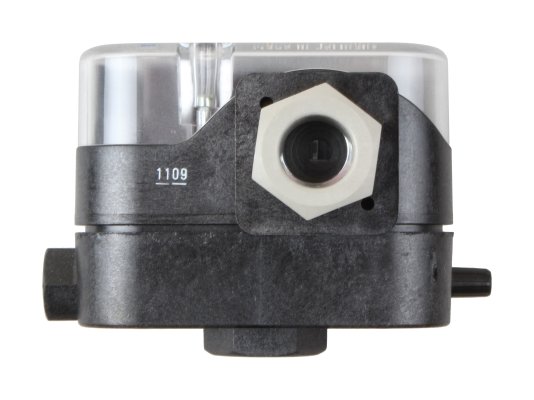

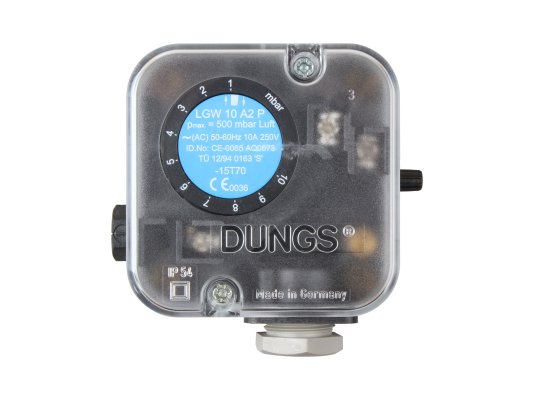

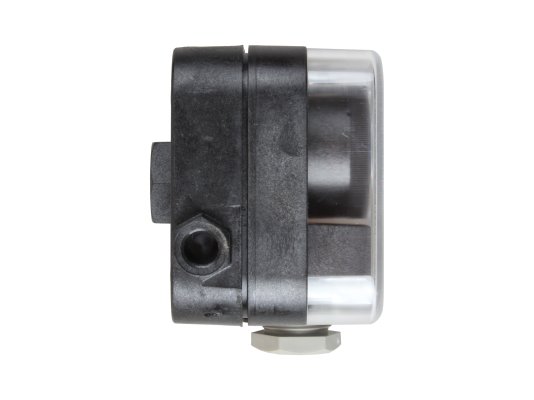

Реле давления DUNGS LGW 10 A2P артикул 272345 предназначено для контроля дифференцированного давления. Особенностью прибора является наличие контрольной кнопки, с помощью которой осуществляется проверка функции безопасности. Универсальный датчик используется в топочных агрегатах, установках вентиляции и кондиционирования воздуха.
Ключевые характеристики
- Предельно допустимое давление: 500 мбар.
- Среда: воздух, неагрессивные газы (кроме технических горючих газов).
- Настройка в диапазоне: 1-10 мбар.
- Срабатывание: 0-0,5 мбар.
- Класс: S в соответствии с нормативом EN 1854.
- Эксплуатационная температура: -15°C до +70°C.
Исполнение и принцип работы
Переключающее устройство реагирует на дифференциальное давление. Действие прибора базируется на передаче сигнала на блок управления и замыкании контакта при повышении или снижении заданной величины давления. Для регулирования реле предусмотрен поворотный диск и цифровая шкала.
Реле снабжено высокочувствительной мембраной из НБК. Корпус из качественного полимера имеет компактные габариты и соответствует стандарту электрозащиты IP 54. По заявке потребителя можно усилить защиту до IP 65.
Подключение реле осуществляется на резьбу. Монтажное положение (рекомендуемое) – вертикальное. При любой другой ориентации срабатывание будет происходить при давлении выше/ниже установленного (максимум ± 0,5 мбар).
Достоинства:
- контрольная кнопка;
- высокочувствительная мембрана;
- простое резьбовое подсоединение;
- ручная настройка точки переключения;
- защита электрических контактов по стандарту IP 54;
- универсальное назначение.
Характеристики
- Альтернативный артикул: 65323047
- Для контроля: дифференцированного давления
- Диапазон регулировки: от 1 до 10 мбар
- Диапазон срабатывания: от 0 до 0.5 мбар
- Максимальное рабочее давление: 500 мбар
- Класс защиты: IP 54
