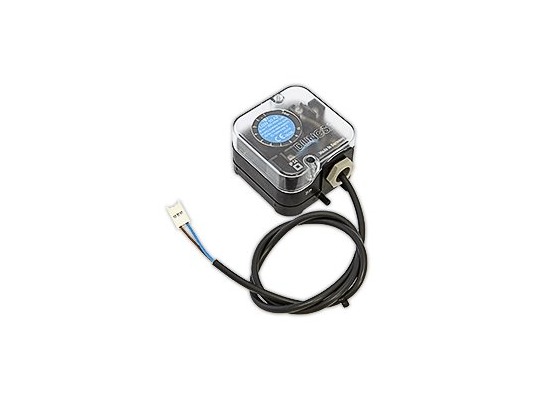

Для комплектации топочных агрегатов предлагаем купить реле давления DUNGS LGW 10 A2 с кабелем 750 мм, артикул 7838300-VI. Компактный, надежный прибор контролирует нагнетательное давление/ дифференцированное давление и давление разряжения, срабатывая при достижении заданных параметров. Эта модель поставляется в наборе с соединительными ниппелями импульсных шлангов, 2-контактным штекером к топочному автомату, проводом питания.
Ключевые параметры
- Класс: S в соответствии с нормативом EN 1854.
- Предельно допустимое давление: 500 мбар.
- Рабочая среда: воздух, неагрессивные негорючие газы.
- Регулировка в пределах: 1-10 мбар.
- Срабатывание в диапазоне: 0-0,5 мбар.
- Эксплуатационная температура: -15°C до +70°C.
Назначение и настройка
Регулируемое реле работает по простому принципу замыкания контакта и передачи сигнала на блок управления при достижении фактического давления заданной величине. Точка срабатывания задается поворотом колесика. Для точной настройки предусмотрена шкала с цифровой разметкой.
Конструкция и монтаж
Компактный корпус из поликарбоната защищает внутренние элементы от попадания пыли, влаги, механических воздействий (класс IP 54). Доступно изменение защиты на IP 65. Рабочая мембрана из бутадиен-нитрильного каучука характеризуется высокой чувствительностью. Предусмотрено контактное электроподключение.
Установка реле осуществляется в произвольном положении. Стандартная ориентация – вертикальная. При любом другом положении реле срабатывает при более высоком или низком значении давления относительно заданных параметров (± 0,5 мбар). Детальная информация отражена в заводской инструкции.
Достоинства:
- простая настройка без использования манометра;
- чувствительная мембрана;
- компактность, малый вес;
- расширенная комплектация;
- высокий класс защиты (IP 54);
- универсальное назначение.
Характеристики
- Альтернативный артикул: 7484728
- Для контроля: нагнетательного давления / дифференцированного давления / давления разряжения
- Диапазон регулировки: от 1 до 10 мбар
- Диапазон срабатывания: от 0 до 0.5 мбар
- Максимальное рабочее давление: 500 мбар
- Класс защиты: IP 54
- Длина кабеля: 750 мм
