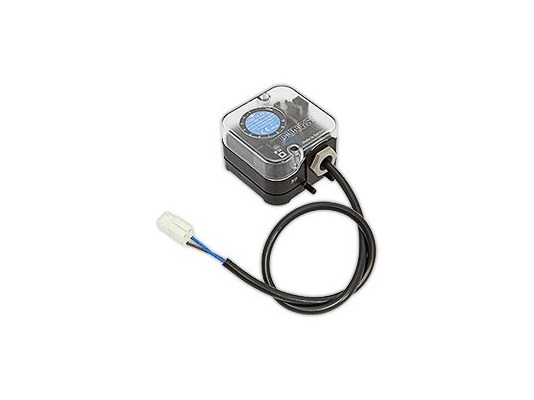

Реле давления DUNGS LGW 10 A2 с кабелем 550 мм разработано с учетом требований европейского норматива EN 1854 для топочных агрегатов. Используется как реле избыточного давления, вакуума либо дифференциального давления. Прибор является важным элементом безопасности газовых установок, устройств кондиционирования и вентилирования воздуха. Реле поставляется в комплектации с проводом питания, ниппелями импульсных шлангов.

Основные параметры

Класс: S в соответствии с нормативом EN 1854.
Предельно допустимое давление: 500 мбар.
Рабочая среда: воздух, неагрессивные газы (за исключением горючих газов).
Настройка в пределах: 1-10 мбар.
Перепад: 0-0,5 мбар.
Эксплуатационная температура: -15°C до +70°C.

Назначение и настройка

Прибор включает/переключает/выключает электрическую цепь при изменении давления газа/воздуха на установленное значение. Параметры срабатывания задаются вручную, при помощи поворотного диска и цифровой шкалы.

Конструкция и монтаж

Корпус имеет компактные размеры, изготовлен из поликарбоната. Рабочая мембрана выполнена из бутадиен-нитрильного каучука. Внешняя оболочка отвечает стандарту IP 54, пыль и влага не способны проникнуть внутрь устройства. Доступно исполнение класса IP 65 (отдельная заявка). Предусмотрено контактное электроподключение.

Установка реле давления DUNGS LGW 10 A2 с кабелем 550 мм, артикул 7820084-VI выполняется в любом положении.

Важно! В случае горизонтального, диагонального, перевернутого размещения, реле будет срабатывать при более высоком/низком значении давления газа/воздуха (± 0,5 мбар). Подробнее – в инструкции по монтажу и эксплуатации (см. приложенный файл).

Достоинства:

регулировка параметров в ручном режиме;
высокочувствительная мембрана;
небольшие монтажные габариты;
расширенная комплектация;
пыле-, влагозащита корпуса (IP 54);
универсальное назначение.

Характеристики

Альтернативный артикул: 7148696
Для контроля: нагнетательного давления / дифференцированного давления / давления разряжения
Диапазон регулировки: от 1 до 10 мбар
Диапазон срабатывания: от 0 до 0.5 мбар
Максимальное рабочее давление: 500 мбар
Класс защиты: IP 54
Длина кабеля: 550 мм
