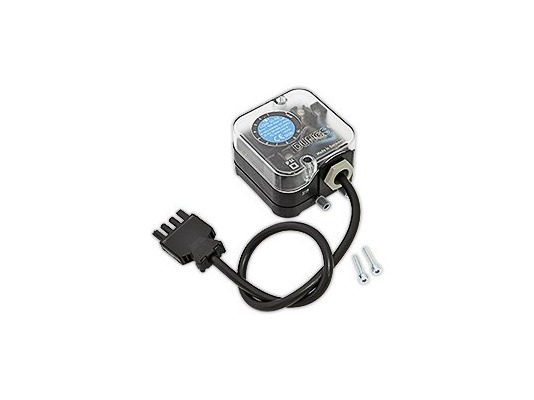

Реле давления DUNGS LGW 10 A2 с кабелем 500 мм и крепежными приспособлениями произведено с учётом требований EN 1854 для топочных агрегатов. Применяется как реле избыточного давления, вакуума либо дифференциального давления. Является неотъемлемой составляющей газовых установок, устройств кондиционирования и вентилирования воздуха. Характеризуется надежным исполнением, бесперебойной службой, компактными габаритами.

Основные параметры

Класс: S в соответствии с нормативом EN 1854.
Максимальное рабочее давление: 500 мбар.
Рабочая среда: воздух, неагрессивные газы (кроме горючих газов).
Регулирование в пределах: 1-10 мбар.
Перепад: 0-0,5 мбар.
Эксплуатационная температура: -15°C до +70°C.

Назначение и настройка

Реле включает/переключает/выключает электрическую цепь при достижении заданных параметров давления. Точка переключения устанавливается вручную, при помощи поворотного диска и цифровой шкалы.

Конструкция и монтаж

Реле оснащено чувствительной мембраной из бутадиен-нитрильного каучука. Компактный корпус из поликарбоната предохраняет проникновение пыли и влаги внутрь, выполнен по стандарту IP 54. По отдельному заказу возможно усиление изоляции электродеталей (IP 65). В комплектацию входит провод питания, крепежные винты, импульсная трубка.

Монтаж реле давления DUNGS LGW 10 A2 с кабелем 500 мм, артикул 7813559-VI осуществляется в любой ориентации.

Важно! В случае горизонтального, перевернутого или промежуточного положения реле будет срабатывать при более высоком или низком давлении газа/воздуха (± 0,5 мбар). Детальная информация – в инструкции по монтажу и эксплуатации (см. прикрепленный файл).

Достоинства:

регулировка точки переключения;
чувствительная мембрана;
компактные монтажные габариты;
нетребовательность в обслуживании;
изоляция электрических деталей (IP 54);
универсальность применения.

Характеристики

Для контроля: нагнетательного давления / дифференцированного давления / давления разряжения
Диапазон регулировки: от 1 до 10 мбар
Диапазон срабатывания: от 0 до 0.5 мбар
Максимальное рабочее давление: 500 мбар
Класс защиты: IP 54
Длина кабеля: 500 мм
