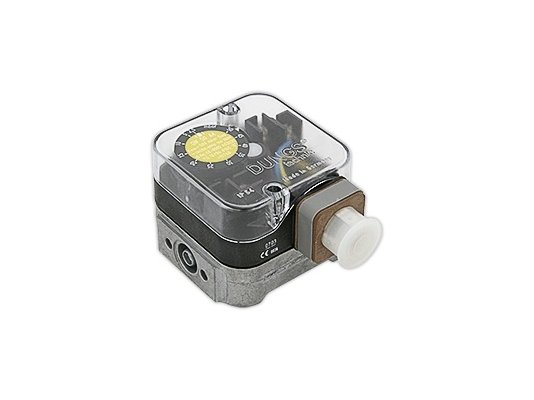

Реле давления DUNGS GW 500 A4 HP штекерное соединение, артикул 254285 поставляется в комплекте с кабельной розеткой. Датчик предназначен для контроля избыточного давления газа в промышленных системах отопления. Характеризуется надежным срабатыванием, легкостью настройки и подключения.

Параметры работы

Максимальное давление газа: 5000 мбар.
Среда: газ 1-3 семейства, нейтральный, дымовой газ, воздух, продукты сгорания.
Регулировка в пределах: 100-500 мбар.
Диапазон срабатывания: 0-30 мбар.
Эксплуатационная температура: от -15°C до +70°C.
Присоединение: резьбовое G1/4.

Конструкция и особенности

Датчик имеет простую, надежную конструкцию. Корпус – из качественного пластика, основание – из литого алюминия. Защитное исполнение отвечает нормативу IP 54.

При изменении давления относительно заданного значения переключатель замыкает контакт, сигнал подается на блок управления. Настройка прибора осуществляется с помощью колесика и цифровой шкалы.

Для повышения качества передачи сигнала использованы позолоченные контакты.

Реле фиксируется к трубе с помощью резьбы R ¼. Положение при монтаже может быть любым, преимущественно – вертикальное размещение. При выборе иной ориентации переключатель сработает при более низком/высоком давлении (нюансы установки – в инструкции).
