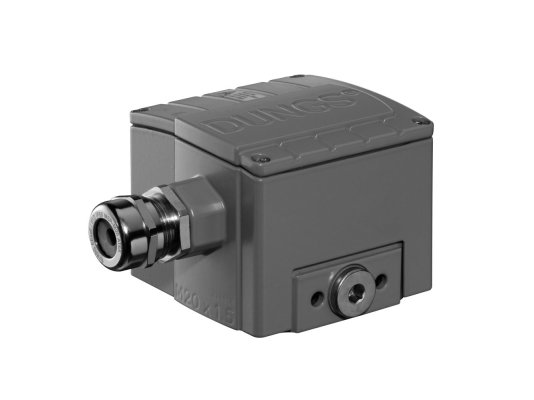

Реле давления DUNGS GW 500 A4/2 HP клеммное соединение (артикул 254281) – компактный прибор для контроля избыточного давления с возможностью регулировки точки переключения. Используется в автоматических системах регулирования подачи газа в топочных агрегатах. Датчик прост в настройке и подключении, надежен в эксплуатации. Отличается высоким уровнем защиты. Соответствует европейскому стандарту EN 1854.
Основные характеристики
- Предельное давление: 5000 мбар.
- Типичная среда: газ 1-3 семейства, нейтральный, дымовой газ, воздух, продукты сгорания.
- Регулировка в диапазоне: 100-500 мбар.
- Интервал срабатывания: 0-30 мбар.
- Температура эксплуатации: -15°C до +70°C.
- Присоединение: на резьбу G1/4.
Конструкция и особенности
Особенностью реле серии GW…A4/2 HP является полная защита от попадания пыли и брызг – металлический корпус (литая цинковая крышка и алюминиевое основание) соответствует стандарту IP 65.
Датчик включает/ выключает/ переключает электрическую цепь при изменении фактического давления на установленное. Для регулирования прибора предусмотрен диск с цифровой шкалой.
В конструкции использованы позолоченные контакты для повышения качества сигнала и бесперебойного переключения.
Реле имеет внутреннее резьбовое подсоединение размером G ¼ дюйма для фиксации на патрубок. Стандартная ориентация – вертикальная. В другом положении реле срабатывает при более низком/высоком давлении. Полная информация отражена в инструкции по монтажу и эксплуатации.
Достоинства:
- влагозащитный, пылезащитный металлический корпус класса IP 65;
- бесперебойная служба;
- простая ручная регулировка параметров срабатывания;
- широкий диапазон настройки;
- компактные монтажные габариты;
- универсальность – подходит для многих горелок.
Характеристики
- Для контроля: дифференцированного давления
- Диапазон регулировки: от 100 до 500 мбар
- Диапазон срабатывания: от 0 до 30 мбар
- Максимальное рабочее давление: 5000 мбар
- Класс защиты: IP 65
