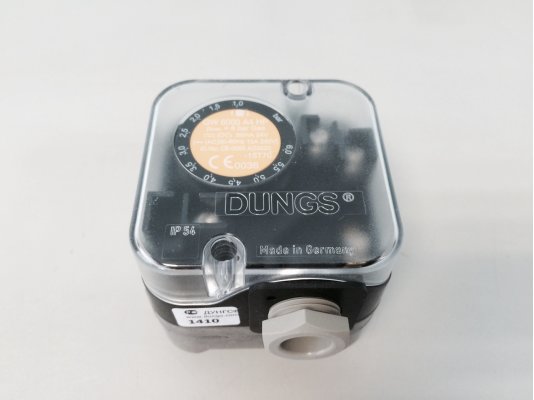

Реле давления DUNGS GW 2000 A4 HP клеммное соединение (артикул 246665) – компактный, регулируемый прибор для оснащения газовых горелок большинства популярных производителей. Датчик контролирует избыточное давление газа в топочных агрегатах. Имеет компактные габариты, простое резьбовое подсоединение, бесперебойную систему переключения.

Основные характеристики

Предельное давление: 5000 мбар.
Контролируемая среда: газ 1-3 семейства, нейтральный, дымовой газ, воздух, продукты сгорания.
Регулировка в диапазоне: 400-2000 мбар.
Интервал срабатывания: 0-100 мбар.
Температура эксплуатации: -15°C до +70°C.
Подсоединение: на резьбу G1/4.

Конструкция и особенности

Реле имеет пластиковый корпус (основа – алюминиевое литьё) с прозрачной крышкой. Электрические детали защищены от попадания влаги и пыли по стандарту IP 54.

При изменении давления относительно установленных параметров переключающий механизм замыкает контакт и подает сигнал на управляющее устройство. Настройка прибора осуществляется вручную – для этих целей предусмотрено колесико и шкала.

Стабильное, точное срабатывание обеспечено за счет использования позолоченных контактов.

Реле накручивается на патрубок с внешней резьбой R ¼. Стандартная ориентация – вертикальная. Если установить датчик в ином положении, срабатывание будет происходить при более низком/высоком давлении относительно заданного значения (см. инструкцию по монтажу и эксплуатации прибора).

Достоинства:
