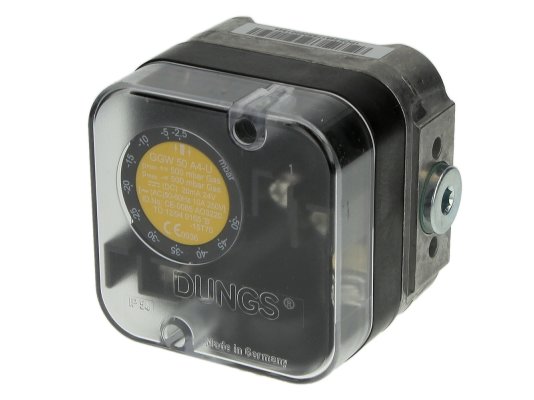

Реле давления DUNGS GGW 50 A4-U артикул 246178 – компактное, надежное устройство для контроля дифференцированного давления газа и воздуха в промышленных топочных установках. Прибор соответствует директиве EN 1854, тип «S». Модель предназначена для вакуума.

Основные параметры работы

Допустимое давление в системе: -500 мбар.
Регулировка в пределах: от -2,5 до -50 мбар.
Интервал срабатывания: 0-1 мбар.
Среда: газ 1-3 семейства, дымовые, отводящие, нейтральные газы, воздух.
Разрешенная эксплуатационная температура: -15°C до +70°C.
Соединение: резьбовое G1/4 и G1/8 дюйма.

Особенности и комплектация

Реле используется, когда меньшее давление (G 1/8(-)) ниже, чем атмосферное. Переключающий механизм реагирует на дифференциальное давление между камерами, замыкая, размыкая либо переключая контакты электрической цепи при отклонении давления от установленной границы срабатывания.

Выбрать оптимальный режим переключения можно с помощью колесика и размеченной шкалы.

Надежный прибор снабжен алюминиевой основой, отлитой под давлением. Кожух и переключатель произведены из поликарбоната, рабочая мембрана – из бутадиен-нитрильного каучука. Все эти материалы рассчитаны на долговечную службу.

Стабильное, точное срабатывание обеспечивают позолоченные контакты. Электрика защищена от воздействий извне по стандарту IP 54.

Реле вкручивается на патрубок с внешней резьбой R 1/4. Оптимальное положение – вертикальное. При другой ориентации точка переключения сдвигается (подробнее – в инструкции по монтажу).
