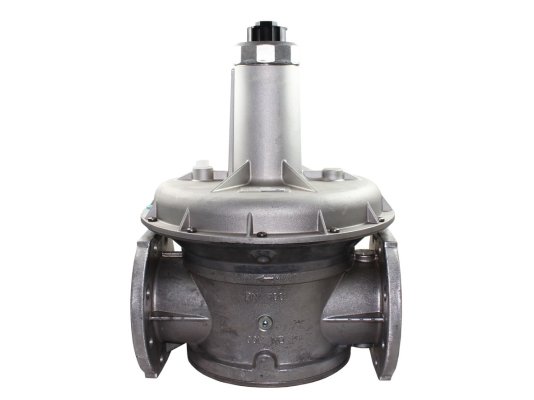

Регулятор нулевого давления DUNGS FRN 5100 – надежное устройство для использования в системах автоматического регулирования подачи газа. Конструкция снабжена регулируемой пружиной, имеет внутренний импульс выходного давления. Соответствует европейским стандартам EN 88-1 и DIN 3380. Характеризуется чувствительной настройкой давления, высоким коэффициентом расхода.
Основные рабочие характеристики
- Класс: А, гр.2 согласно EN 88-1.
- Газ: 1-3 семейства/ нейтральные среды.
- Допустимое давление (максимум): 500 мбар.
- Температура окружающего воздуха: от -15 °C до + 70 °C.
- Выходное давление: -3…5 мбар.
- Подключение: с помощью фланцевого соединения DN 100.
Исполнение и особенности
Нуль-регулятор FRN 5100 имеет встроенную пружину, рассчитанную на давление -3…5 мбар. На входе газа смонтирована мембрана, компенсирующая давление.
На корпусе предусмотрено отверстие для измерения хода, что способствует упрощению предварительной настройки.
Конструкция произведена из долговечных материалов, стойких к составу газа: алюминия, стали (корпус) и бутадиен-нитрильного каучука (уплотнения, мембраны). Устройство не содержит цветных металлов.
Установка осуществляется с помощью фланцевого соединения, положение «головы» регулятора при монтаже – вертикально вниз.
Достоинства:
- высокий коэффициент расхода;
- высокочувствительная настройка давления;
- наличие встроенной мембраны, компенсирующей давление входящего газа;
- надежное фланцевое соединение;
- широкая область применения.
Характеристики
- Максимальное избыточное давление: 500 мбар
- Диапазон выходного давления: от -3 до 5 мбар
- Тип соединения: DN 100
