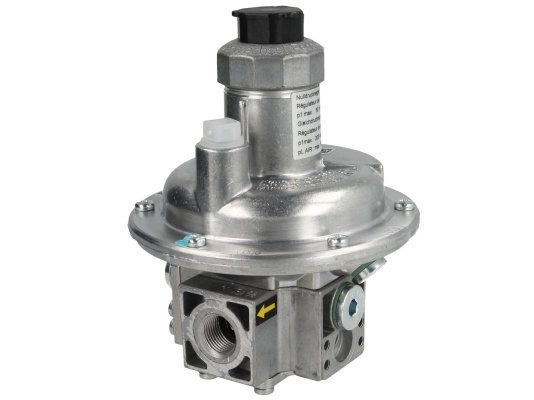

Регулятор давления DUNGS FRNG 503 – функциональное устройство с особой конструкцией и широкой сферой применения. Характеризуется повышенным коэффициентом расхода, чувствительной регулировкой выходных значений давления.
Применение
Dungs FRNG может использоваться в разных сферах в качестве регулятора соотношения газовоздушной смеси, регулятора нулевого давления или пневматического регулятора (давление на входе/выходе отличается в зависимости от назначения регулятора).
Рабочие характеристики
- Класс: А, гр.2 согласно EN 88-1.
- Газ: нейтральный/ 1-3 семейство.
- Предельно допустимое давление: 500 мбар.
- Эксплуатационная температура: от -15 °C до + 70 °C.
- Выходное давление: -2,5…9 мбар.
- Подсоединение: резьбовое Rp 3/8″.
Конструктивные особенности
Модель (артикул 220967) – это регулирующее устройство многофункционального назначения с высокочувствительной настройкой, снабжено заводской пружиной на -2,5…9 мбар.
Компактный корпус выполнен из алюминия и стали, не содержит цветных металлов. Уплотнители и диафрагмы изготовлены из НБК, что обеспечивает герметичность конструкции.
На входе газа встроена компенсационная мембрана. В составе конструкции содержится предохранительная мембрана, ограничивающая утечку газа в атмосферу.
Монтаж в газовую установку осуществляется с помощью резьбового соединения, ориентация – горизонтальная/ вертикальная. Предусмотрены отверстия для байпасного клапана.
Достоинства:
- существенный коэффициент расхода;
- чувствительная настройка;
- широкая функциональность;
- компенсационная входная диафрагма;
- предохранительная мембрана для повышения герметичности;
- простое подсоединение на резьбовые фланцы;
- возможность выбора ориентации при монтаже.
Характеристики
- Максимальное избыточное давление: 500 мбар
- Диапазон выходного давления: от -2,5 до 9 мбар
- Тип соединения: Rp 3/8″
