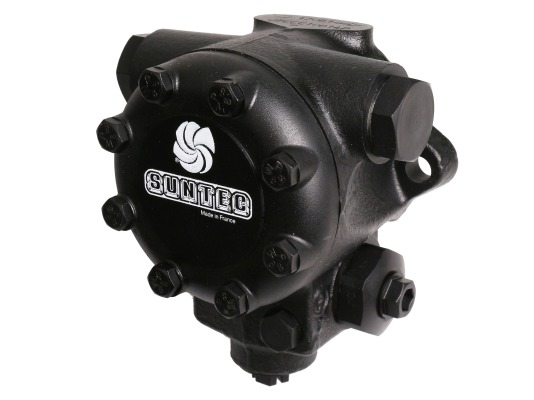

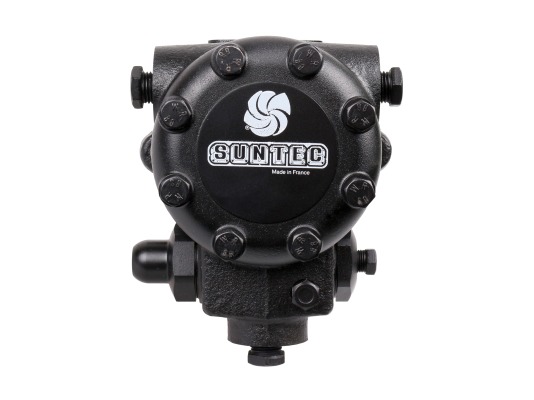

Топливный насос Suntec J 6 CCC 1000 5P – базовая модель с клапаном регулировки давления в диапазоне 10-21 атм. и запорной функцией. Производительность составляет 226 л/ч при вязкости 5 сСт. и настройке давления на 20 бар. Это оборудование подходит для комплектации среднемощных горелок, функционирующих на дизтопливе и топливе средней вязкости. Параметры насоса позволяет использовать его в составе котельных установок при обогреве помещений производственного и коммерческого назначения.

Исполнение и характеристики

Насос выполнен в термостойком исполнении, максимальная температура перекачиваемой жидкости +90 градусов. При изготовлении устройства использованы материалы повышенной прочности.
В базовой сборке насос готов к подключению в 2-трубную систему – в отверстии обратной линии смонтирована байпасная заглушка. Её следует выкрутить, а отверстие закрыть, если использовать агрегат в однотрубных установках.
Насос настроен на 12 атм. Этот параметр можно изменить с помощью винтового регулятора, поворачивая его по часовой (давление повышается) или против часовой стрелки (давление снижается). При корректировке напора используйте манометр.
Suntec J 6 CCC 1000 5P подключается к двигателю стандартным (по EN 225) способом – с помощью фланца диаметром 54 мм. Такой формат поддерживается многими изготовителями горелок, поэтому насос является универсальным комплектующим для отопительных систем.
Шестеренчатый механизм защищен от попадания абразивных частиц – в линии всасывания размещен фильтр с рабочей зоной 45 см² и глубиной очистки 170 мкм. Сетка сдерживает проникновение внутрь устройства песка, ржавчины и грязи.
Эта модель имеет коническую резьбу для подключения измерительных приборов и топливопровода.

Принцип действия

Зубчатая пара всасывает топливо из бака, перемещает его к клапану, регулирующему давление, после чего – к форсунке. Неиспользованная рабочая жидкость проходит через канал слива в резервуар (если в конструкции 2 трубы) или на линию всасывания (в 1-трубных системах).

Насос популярен среди потребителей благодаря:

высокоэффективной подаче (226 л/ч);
повышенной надежности и термостойкости (температура жидкости в насосе до +90 ºC);
возможности регулировки давления с учетом поставленных задач (10-21 бар);
стандартному способу подключения к двигателю (EN 225);
встроенному фильтру на 170 мкм;
запирающей функции регулировочного клапана;
универсальности – подходит для перекачивания дизтоплива и средневязкого топлива.

Прежде чем купить топливный насос Suntec J 6 CCC 1000 5P, ознакомьтесь с инструкцией производителя по условиям эксплуатации (в приложенном файле). На сайте можно заказать оборудование и аксессуары по доступной цене – например, электромагнитный клапан для автоматизации режима подачи топлива к горелке.

Характеристики

Альтернативный артикул: 123016
Вид перекачиваемой жидкости: ДТ и топливо средней вязкости
Серия насоса: J: регулирующий клапан с функцией запирания
Производительность при давлении 20 бар и вязкости 5 сСт: 226 л/ч
Диапазон давления на форсунку C:: от 10-21 до 10-21 Бар
Метод Установки: Фланцевое ∅ 54 мм
Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба) – 6,35мм
Тип модели: Базовая
Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма NPTF(коническая резьба) – 3,175мм
Порт манометра: ⅛ дюйма NPTF(коническая резьба) – 3,175мм
Порт вакуумметра: ¼ дюйма NPTF(коническая резьба) – 6,35мм
Функция клапана: Регулировка давления и запирание
Сетчатый фильтр Открытая область:: 45 см2
Сетчатый фильтр Размер отверстия:: 170 µм.
Диаметр Оси (Вала): 11 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4,76 мм для однотрубной системы
Заводские установки давления: 12 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Температура топлива: от 0 до +90 ºC макс. в насосе
Давление на входе: 1.5 бар макс.
Давление на выходе: 1.5 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.3 Н.м
Вес: 4.15 кг
