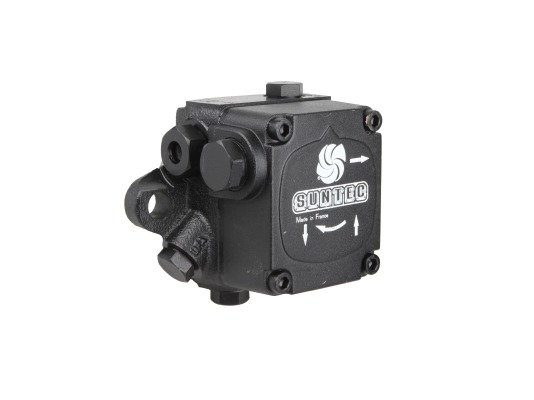

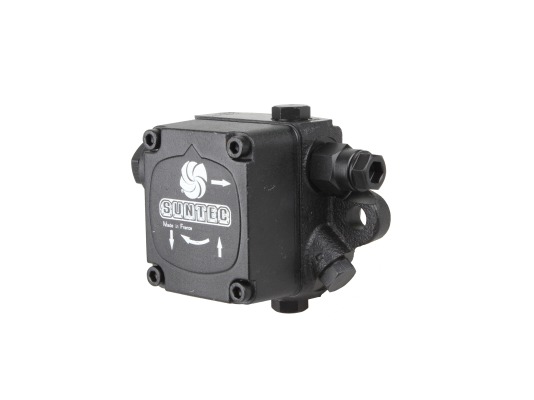

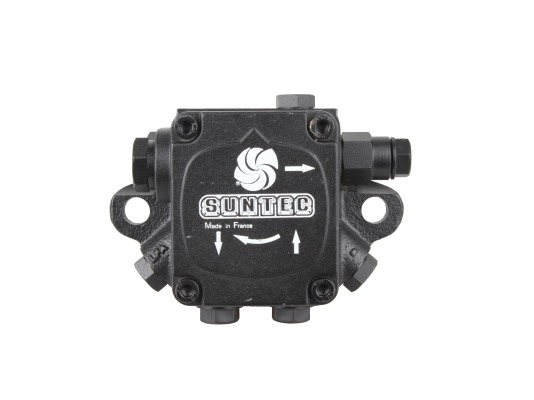

Жидкотопливный насос для горелок D 67 C 7284 3P от французской компании «Сантек» отличается повышенной производительностью при перекачке вязкого горючего: дизтоплива и мазута. Он относится к серии устройств со встроенным клапаном без запорной функции.

Модель предусматривает доукомплектовку внешним запорным клапаном, а также приборами КИП — манометром и вакуумметром.

Особенности конструкции

Техническая «начинка» D 67 C 7284 3P представляет собой шестерёнчатый механизм, в который входит зубчатая пара из центральной шестерни и внешнего колеса. Вращаясь против часовой стрелки, зубья пары играют роль лопастей, завлекающих горючее из камеры всасывания и выталкивающих его на подачу под высоким давлением.

Перед всасыванием топливо очищается от песка, стружки и других механических включений благодаря съёмному сетчатому фильтру. Его сетка с размером ячейки 530 µм эффективно удерживает опасный мусор и не препятствует прохождению жидкости.

Золотниковый клапан представляет собой редуктор, поддерживающий заданный уровень давления на форсуночной линии. Он настраивается специальным регулировочным винтом.

Преимущества модели

повышенная производительность (до 102 л/час) по сравнению с другими представителями серии;
напорное давление на форсунку может достигать 28 бар;
вмонтирован золотниковый клапан с проточкой для облегчённого запуска и остановки;
надёжный фланцевый метод установки с посадочным диаметром 54 мм согласно EN 225;
работает с подогретым до +90°C вязким мазутом и ДТ.

Продукция компании SUNTEC сертифицирована и имеет гарантии на определённый эксплуатационный срок. Благодаря мастерству и профессионализму сотрудников, а также применению высококачественных материалов, реальный срок службы устройств значительно превышает гарантийный. При возникновении неисправности, она устраняется простой заменой детали или уплотнения.

Характеристики

Альтернативный артикул: P108/3 / 65111786
Вид перекачиваемой жидкости: Мазут и ДТ
Серия насоса: D: pегулировка давления без функции запирания
Производительность при давлении 14 бар и вязкости 20 сСт: 96 л/час
Производительность при давлении 14 бар и вязкости 75 сСт: 102 л/час
Диапазон давления на форсунку: от 10 до 28 Бар
Метод Установки: Фланцевое ∅ 54 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: Базовая
Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм или ¼ дюйма – 6,35мм
Функция клапана: Регулировка давления без функции запирания
Сетчатый фильтр Открытая область:: 12 см2
Сетчатый фильтр Размер отверстия:: 530 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 14 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Температура топлива: от 0 до +90 ºC макс. в насосе
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.12 Н.м
Вес: 1.9 кг
