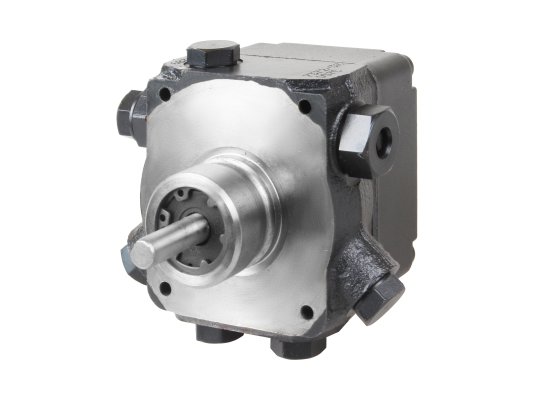

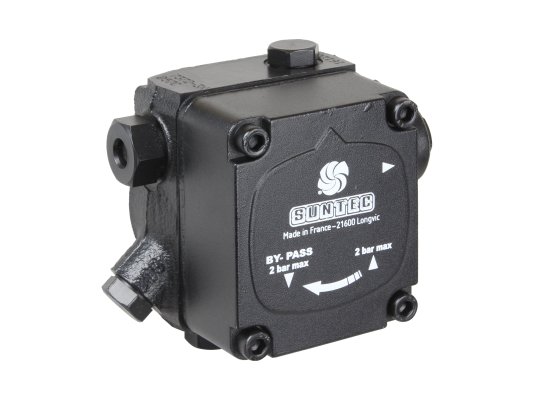

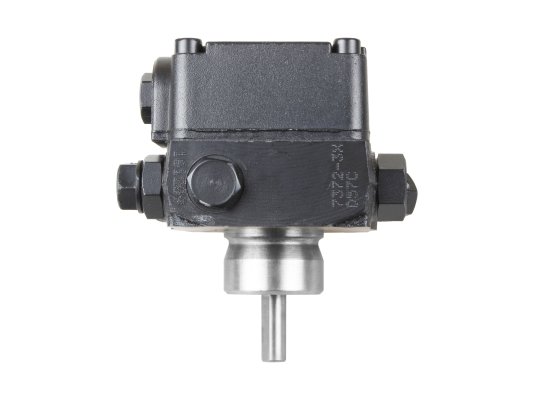

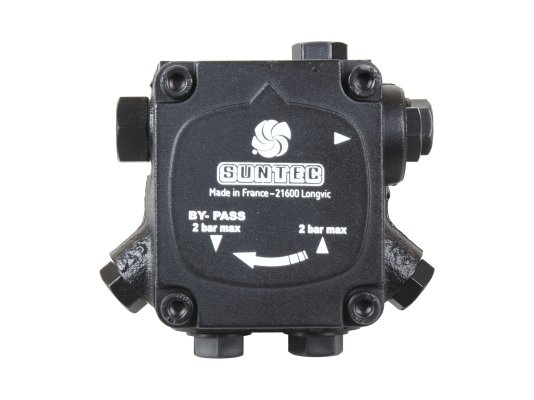

D 57 C 7372 3P — жидкотопливный насос шестерёнчатого типа, разработанный европейским лидером по производству котельного оснащения — компанией SUNTEC. Модель рассчитана на перекачивание среды с температурой в диапазоне от 0 до +90°C. В конструкции агрегата отсутствует функция запирания, рекомендуется подключение внешнего запорного электромагнитного клапана. Возможна эксплуатация модели как в двухтрубной, так и в однотрубной системе.

Особенности конструкции

Вал привода вращается против часовой стрелки. Выход на напорную линию расположен слева.
Установка оборудования в горелку отопления происходит втулочным методом с присоединительным диаметром 32 мм. Монтажные размеры отвечают стандарту EN 225.
Перекачиваемая жидкость очищается с помощью разборного фильтра, установленного на линии всасывания. Диаметр отверстий сетчатой вставки — 530 мкм.
Вес агрегата — 1,8 кг.

Особенности работы насоса в однотрубной системе:

С обратной линии должна быть снята заглушка байпаса. Для этого понадобится 4-миллиметровый ключ-шестигранник. Сливную линию перекрывают стальной заглушкой с шайбой.
Отведение воздуха осуществляется через напорную линию.

Работа агрегата в двухтрубной системе:

Насос готов к работе при заводской комплектации — заглушка байпаса установлена, «обратка» перекрыта.
Отведение воздуха автоматическое.

Достоинства модели

Насос предназначен для работы с жидкостью средней вязкости (2-75 мм²/с), в том числе с мазутом. Если топливо более густое, его требуется предварительно разогреть для снижения показателя вязкости до рабочих чисел.
Предусмотрена ручная настройка давления на форсунку в границах 10-28 бар. Предустановленное производителем значение давления — 14 бар.
Производительность модели D 57 C 7372 3P — 72 л/час при напоре в форсуночной линии 14 бар (значение указано для жидкости вязкостью 20 мм²/с, скорость вращения привода 2850 об/мин).
Присоединительные резьбы выполнены по стандарту ISO 228/1.

Изготовитель оборудования — французская компания SUNTEC. Это признанный лидер в производстве насосов и другого оборудования для жидкотопливных горелок.

Характеристики

Альтернативный артикул: 34024230 / 65311902
Вид перекачиваемой жидкости: Мазут и ДТ
Серия насоса: D: pегулировка давления без функции запирания
Производительность при давлении 14 бар и вязкости 20 сСт: 72 л/час
Производительность при давлении 14 бар и вязкости 75 сСт: 76 л/час
Диапазон давления на форсунку: от 10 до 28 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: Базовая
Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм или ¼ дюйма – 6,35мм
Функция клапана: Регулировка давления без функции запирания
Сетчатый фильтр Открытая область:: 12 см2
Сетчатый фильтр Размер отверстия:: 530 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 14 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Температура топлива: от 0 до +90 ºC макс. в насосе
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.1 Н.м
Вес: 1.8 кг
