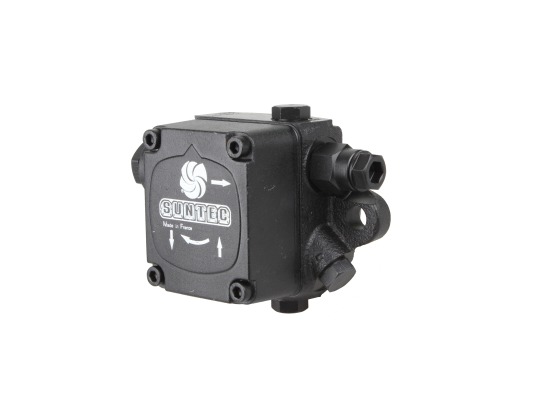

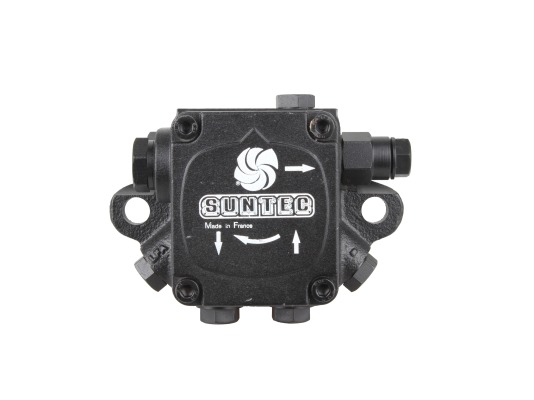

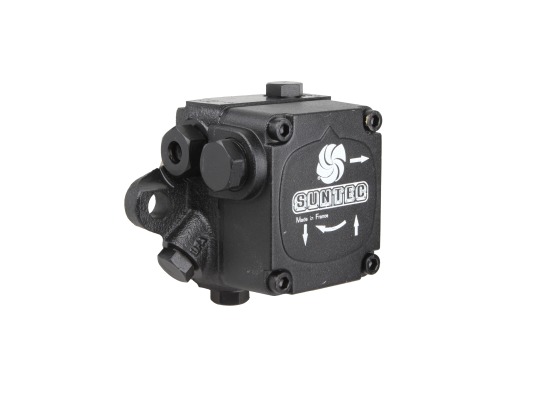

Насос для дизельной горелки D 57 A 7271 3P, разработанный французской компанией SUNTEC, служит для перекачивания жидкого топлива и мазута с температурой от 0 до +90°C. Рабочий процесс осуществляется с помощью зубчатой пары, расположенной в корпусе агрегата. Перед поступлением в полость насоса, жидкость проходит сквозь сетчатый фильтр с размером ячейки 530 µм.

Особенности конструкции

Вал насоса вращается по часовой стрелке, выход на форсуночную линию расположен справа. Эти параметры стоит сравнить с характеристиками отопительной горелки.
Модель адаптирована для установки в различные конфигурации топливопроводов — однотрубные и двухтрубные.
Жидкость поступает в полость оборудования через очищающий фильтр. Площадь открытой области 12 см².
Метод установки — фланцевый, с диаметром втулки 54 мм.
Вес конструкции — 1,8 кг.

Для установки в однотрубную систему заглушку байпаса демонтируют ключом шестигранной формы (размер 4 мм). А обратную линию преграждают заглушкой с шайбой.

Запорной функции в модели не предусмотрено. Её функцию выполняет электромагнитный клапан, установленный дополнительно.

Воздух в однотрубной системе выводится через перепускное отверстие муфты напорной линии. В двухтрубной системе этот процесс происходит автоматически.

Достоинства модели

Агрегат способен перекачивать жидкость с различной кинематической вязкостью — от 2 до 75 мм²/с.
Давление топлива в насосе регулируется оператором вручную в диапазоне от 10 до 28 бар. Модель поставляется с настроенным напором — 14 атм.
Производительность устройства — 72 л/час при стандартной настройке давления и вязкости перекачиваемой жидкости 20 мм²/с. Это значение достигается при номинальной частоте оборотов электропривода (2850 об/мин).
В конструкцию насоса установлен специальный поршень с полостью, который предотвращает повышение давления горючего во время паузы в работе.

Жидкотопливный насос D 57 A 7271 3P изготовлен компанией SUNTEC, которая специализируется на производстве оборудования и комплектующих для котельных. Страна-изготовитель — Франция, присоединительные размеры соответствуют современным стандартам EN 225 и ISO 228/1 (для резьбовых соединений).

Характеристики

Вид перекачиваемой жидкости: Мазут и ДТ
Серия насоса: D: pегулировка давления без функции запирания
Производительность при давлении 14 бар и вязкости 20 сСт: 72 л/час
Производительность при давлении 14 бар и вязкости 75 сСт: 76 л/час
Диапазон давления на форсунку: от 10 до 28 Бар
Метод Установки: Фланцевое ∅ 54 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: Базовая
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм или ¼ дюйма – 6,35мм
Функция клапана: Регулировка давления без функции запирания
Сетчатый фильтр Открытая область:: 12 см2
Сетчатый фильтр Размер отверстия:: 530 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 14 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Температура топлива: от 0 до +90 ºC макс. в насосе
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.1 Н.м
Вес: 1.8 кг
