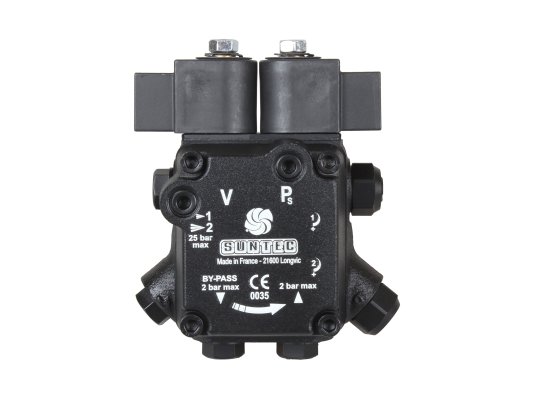

Насос Suntec AT3 V 55 A 9618 4P 0500 является полным модели AT3 55 A 9508 4P 0500.

Шестерёнчатый жидкотопливный насос AT3 V 55 A 9618 4P 0500 снабжен двумя электромагнитными клапанами, функционирует в двух режимах давления. Модель имеет специальное исполнение, позволяющее работать с биодизелем и дизтопливом. Производительность составляет 62 л/ч при давлении 11 атмосфер. Конструкция с правосторонним выходом на форсунку.

Особенности

Насос серии АТ3 оснащен специальным выходом для измерения давления в форсунке только на второй ступени нагнетания.

Благодаря особому уплотнению вала из витона агрегат может эксплуатироваться не только для перекачивания ДТ, но и экологически чистого горючего – биодизеля.

Главным рабочим механизмом выступает зубчатая пара. Ведущая шестерня посажена на приводной вал, вращается по часовой стрелке. Она находится в постоянном зацеплении с ведомым колесом. При вращении шестерёнчатый механизм засасывает горючее из резервуара, пропускает через фильтр грубой очистки и далее выталкивает на золотниковые клапаны.

Золотники выполняют роль ограничителей давления подаваемого топлива. Настройка каждого клапана выполняется раздельно с помощью винтов, для первой ступени в диапазоне 8-15 бар, для второй – 12-25 атмосфер.

«Нормально открытый» ЭМ клапан байпаса осуществляет переключение между низким и высоким давлением.

Горючее, не поступившее на линию форсунки, возвращается в ёмкость или на всасывание (в зависимости от конфигурации системы).

Отсечной ЭМ клапан перекрывает подачу перекачиваемой жидкости на форсунку.

Преимуществами являются:

возможность перекачивания дизтоплива и биодизеля;
2 режима давления;
широкий диапазон настройки – от 8 до 25 атм.;
возможность регулировки без отключения отопительного оборудования;
стандартные отверстия для измерительных приборов и монтажа в линию;
предварительная фильтрация топлива;
автоматическое переключение ступеней.

Наша компания предлагает купить топливный насос для горелки AT3 V 55 A 9618 4P 0500 и другие комплектующие для оснащения отопительных систем по доступной цене. Насосы ведущего производителя SUNTEC рассчитаны на бессбойное функционирование и интенсивные нагрузки. При производстве оборудования использованы современные решения и новейшая техническая база.

Характеристики

Вид перекачиваемой жидкости: Биодизель и ДТ
Серия насоса: AT3: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии
Производительность при давлении 11 бар и вязкости 5 сСт: 62 л/ч
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 47 л/ч
Диапазон давления на форсунку: от 8 до 25 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 2 ступенчатая с электромагнитным клапаном
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления
Сетчатый фильтр Открытая область:: 6 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки для низкого давления: 9 Бар
Заводские установки для высокого давления: 22 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.10 Н.м
Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1.3 кг
