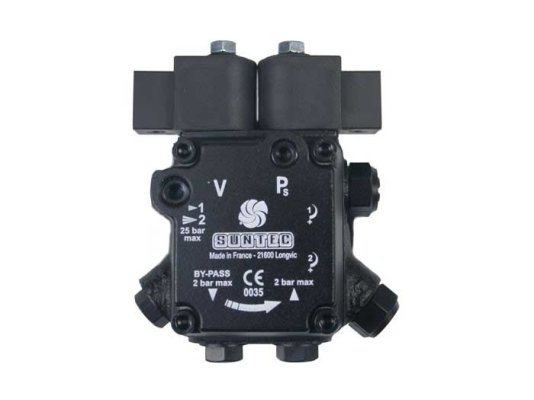

Насос AT3 V 45 A 9660 4P 0500 заменяет модель AT3 45 A 9559 4P 0500

Топливный насос для горелки AT3 V 45 A 9660 4P 0500 работает в двух режимах давления с регулируемыми параметрами, снабжен 2 электромагнитными клапанами с функцией запирания. Конструкцией предусмотрен специальный порт на крышке для снятия показаний давления в форсунке только в режиме высокого давления.

Особенности, назначение

Эта модель выделяется назначением: перекачивает как обычное дизтопливо, так и биодизель. Для этого использовано специальное уплотнение вала из витона.
За перекачивание рабочей жидкости из ёмкости к форсунке отвечает пара шестерней, одна из которых является ведущей, посажена на приводной вал, вращаемый по часовой стрелке. Ведомое колесо имеет внутреннее расположение зубьев, движется вокруг центральной шестерни.
Во всасывающей части установлен фильтр грубой очистки, который сдерживает поступление в рабочий орган абразивных примесей величиной от 150 мкм, способных привести к поломке оборудования.
Регулирование давления для эффективной работы горелки осуществляется с помощью золотников, по одному для каждого режима: в пределах 8-15 атмосфер для первой ступени и 12-25 атм. – для второй.
Переключение между низким и высоким давлением выполняет “нормально открытый” ЭМ клапан байпаса. Кроме него, на линии форсунки установлен отсечной клапан, прерывающий подачу топлива.
Насос по умолчанию устанавливается в 2-трубную систему. При использовании в конструкции с одной трубой требуется перекрытие обратной линии, для чего байпасная заглушка вынимается с помощью ключа-шестигранника и вместо нее монтируется стальная заглушка с шайбой.
Производительность насоса равна 46 л/ч при давлении 11 бар и вязкости перекачиваемой среды 5 сСт. Выход на форсунку – справа (маркировка «А»).

Преимущества модели:

отличное соотношение производительность/ энергопотребление;
возможность регулировки каждого режима давления с учетом условий эксплуатации и требований производителя горелки;
соответствие резьбовых выходов стандарту ISO 228/1;
перекачивание дизтоплива и биодизеля;
поддержка 2-трубной конфигурации подключения;
защита клапанов и зубчатой пары от песка, мусора и прочих загрязнений.

На сайте нашей компании можно купить жидкотопливный насос AT3 V 45 A 9660 4P 0500 фирмы SUNTEC и другие комплектующие для горелок по оптимальной цене. Все изделия прошли тщательную проверку и испытания.

Характеристики

Вид перекачиваемой жидкости: Биодизель и ДТ
Серия насоса: AT3: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии
Производительность при давлении 11 бар и вязкости 5 сСт: 46 л/ч
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 31 л/ч
Диапазон давления на форсунку: от 8 до 25 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 2 ступенчатая с электромагнитным клапаном
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления
Сетчатый фильтр Открытая область:: 6 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки для низкого давления: 9 Бар
Заводские установки для высокого давления: 22 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.10 Н.м
Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1.3 кг
