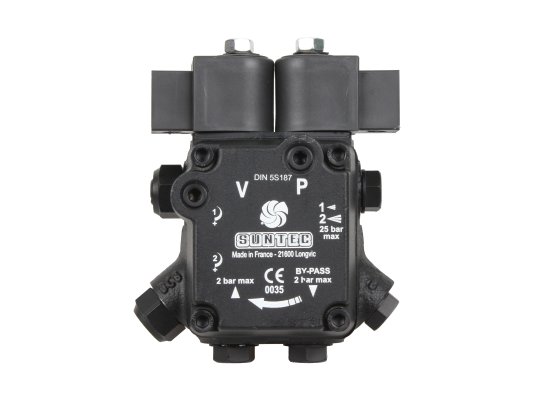

Жидкотопливный насос AT2 V 45 C 9602 4P 0700 работает в двух режимах с разным давлением подачи топлива к форсунке. Модель заменяет снятые с производства насосы AT2 V 45 C 9602 4P 0500 арт. 601142-WE и AT2 45 C 9563 2P 0500. Конструкция снабжена механическими и электромагнитными клапанами. Выход на форсуночную линию с правой стороны, вал вращается по часовой стрелке. Особенностью этой версии является универсальное назначение – насос перекачивает биодизель и ДТ вязкостью 2-12 сСт.

Особенности конструкции

Насос в базовом исполнении адаптирован для 2-трубной системы. При формировании установки с одной трубой следует демонтировать байпасную заглушку, а вместо нее установить стальную, закрыв выход на обратную линию.
Конструкция содержит особые уплотнения вала, выполненные из витона, что обеспечивает возможность работы не только с дизтопливом, но и биодизелем.
Зубчатая пара перекачивает рабочую жидкость из емкости на золотниковые клапаны, предварительно пропустив через сетчатый фильтр с размером ячеек 150 мкм, удерживающий ржавчину, песок и другие инородные примеси.
Золотники контролируют давление топлива на подаче. Для настройки используются винтовые регуляторы. Переключение режимов (золотников) осуществляется электромагнитным вентилем байпаса «нормально открытого» типа. В его обычном положении горючее поступает под низким давлением 1-ой ступени. При закрытом вентиле запускается 2-ая ступень (высокого давления). Лишнее топливо, не прошедшее по форсуночной линии, отправляется обратно в резервуар либо на зубья шестерен, в зависимости от конфигурации топливопровода.

Основные преимущества

стандартные порты для подключения измерительных приборов;
функционирование в двух режимах;
универсальное назначение;
небольшие габариты и оптимальная производительность (46 л/ч при давлении 11 атм.);
предварительная очистка встроенным фильтром.

Для оснащения отопительных систем предлагаем купить жидкотопливный насос AT2 V 45 C 9602 4P 0700 по доступной цене – надежное оборудование с достойными технико-эксплуатационными характеристиками. Сделать заказ можно в on-line режиме или по телефону.

Характеристики

Вид перекачиваемой жидкости: Биодизель и ДТ
Серия насоса: AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии
Производительность при давлении 11 бар и вязкости 5 сСт: 46 л/ч
Диапазон давления на форсунку: от 8 до 25 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 2 ступенчатая с электромагнитным клапаном
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления
Сетчатый фильтр Открытая область:: 6 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки для низкого давления: 9 Бар
Заводские установки для высокого давления: 22 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.10 Н.м
Напряжение электромагнитного клапана: 220 – 240 В, 50/60 Гц
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1.3 кг
