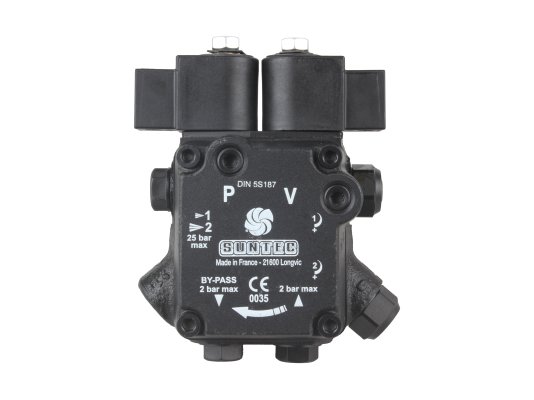

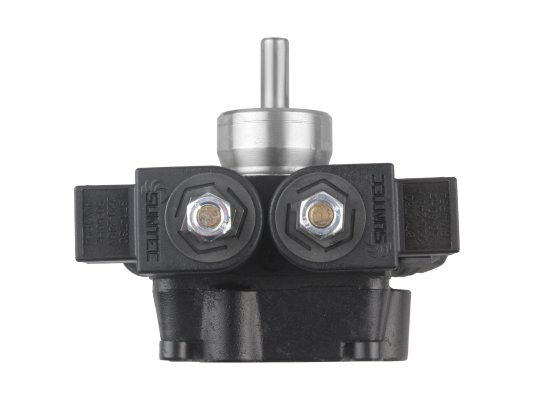

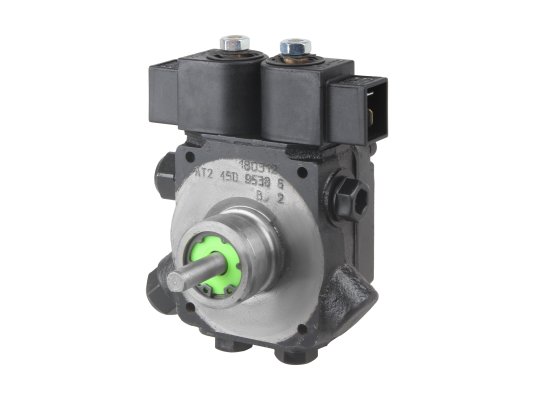

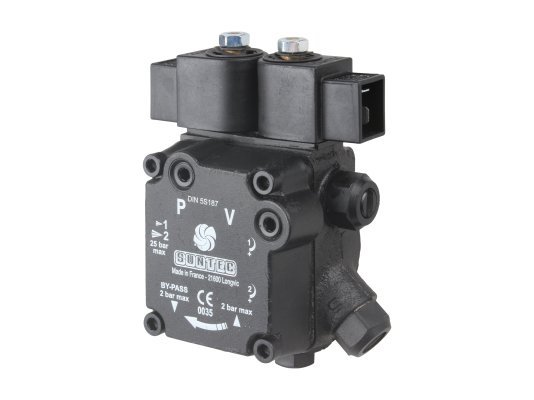

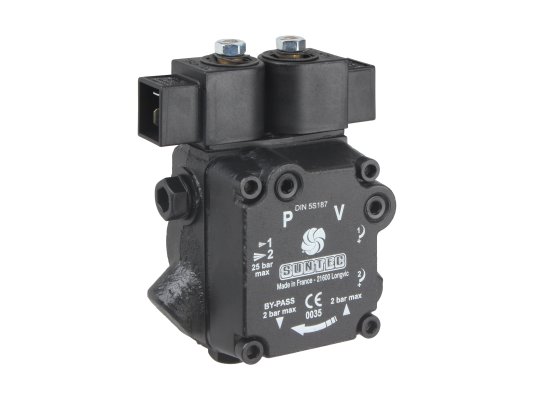

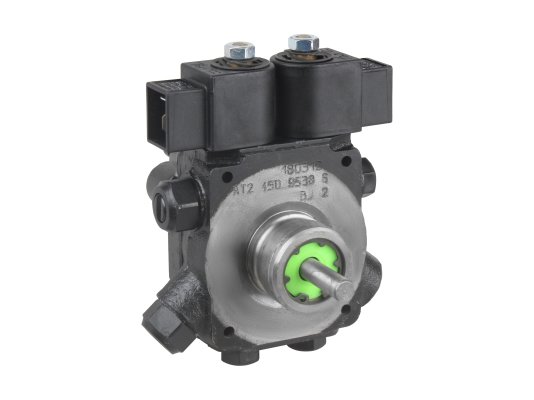

Топливный насос шестерёнчатого типа предназначен для перекачки дизельного горючего к форсункам отопительной горелки. Модель AT2 45 D 9538 6P 0500 с производительностью до 46 л/ч устанавливается на агрегаты невысокой мощности (до 1000 кВт) и принадлежит к серии двухрежимных насосов с управляющими электромагнитными клапанами. Маркировка литерой «D» указывает на правостороннее расположение выхода подачи и вращение вала против часовой стрелки.

Особенности конструкции

«Сердцем насоса» является простой и одновременно надёжный механизм, состоящий из двух зацеплённых между собой зубчатых колес. Внутренняя шестерня жестко посажена на вал и вращает внешнюю, тем самым создавая отрицательное давление в линии всасывания. Топливо перетекает из бака на механизм, который выталкивает его дальше к золотниковым клапанам низкого и высокого давления. Оно предварительно очищается сетчатым цилиндрическим фильтром от мелкого мусора и ржавчины, попавшей из бака.

Каждый золотник представляет собой подпружиненный поршенёк, открывающий канал в момент превышения установленного давления. Настраиваются они затяжкой винта снаружи корпуса. Включение золотника низкого давления в систему задаётся положением электромагнитного вентиля байпаса.

Основные преимущества:

высокая производительность при малых габаритных размерах — от 31 до 48 л/ч;
подача может производиться в двух режимах давления;
защита корпуса от внешнего воздействия влаги и пыли IP54;
эффективный сетчатый фильтр с ячейкой 150 µм;
поддержка двухтрубной и однотрубной схемы подключения к системе;
широкий диапазон настройки каждой степени давления от 8 до 25 Бар.

Жидкотопливные насосы для дизельных горелок от компании SUNTEC — это современные устройства, основанные на проверенной временем технологии. Включение в работу встроенного отсечного электромагнитного клапана избавляет от нагромождения элементов топливной системы и объединяет органы управления в один компактный корпус. Рабочий процесс может осуществляться как в ручном, так и в автоматическом режиме, параметры которого задаются панелью горелки.

Характеристики

Альтернативный артикул: 13011964 / 13018416
Вид перекачиваемой жидкости: ДТ
Серия насоса: AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии
Производительность при давлении 11 бар и вязкости 5 сСт: 46 л/ч
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 31 л/ч
Диапазон давления на форсунку: от 8 до 25 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 2 ступенчатая с электромагнитным клапаном
Направление вращения вала: D: вращение против часовой стрелки / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления
Сетчатый фильтр Открытая область:: 6 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки для низкого давления: 9 Бар
Заводские установки для высокого давления: 22 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.1 Н.м
Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1.3 кг
