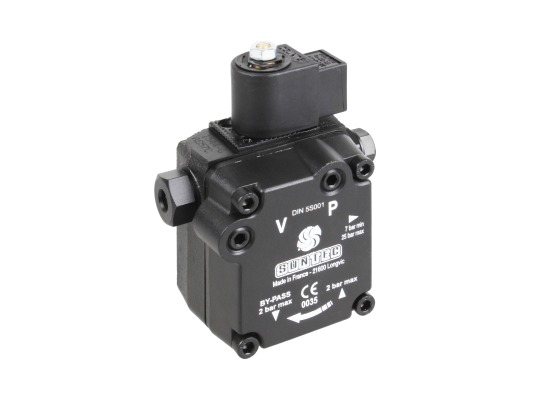

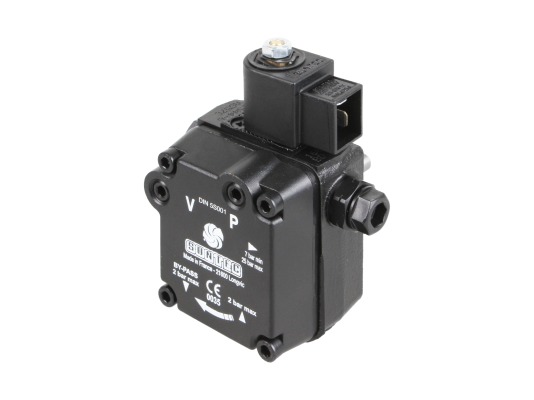

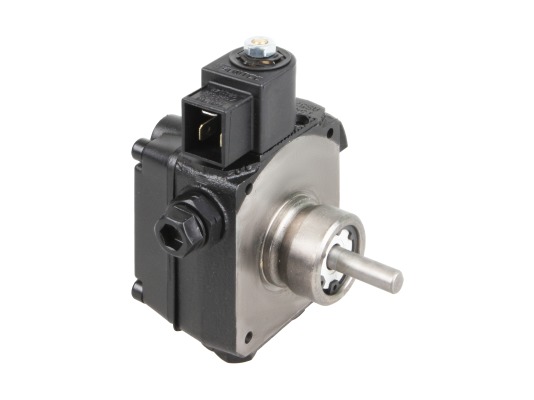

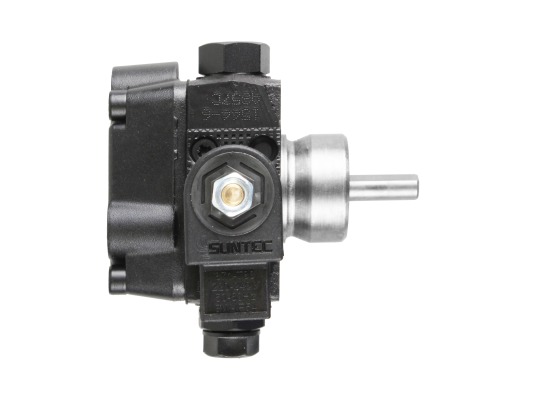

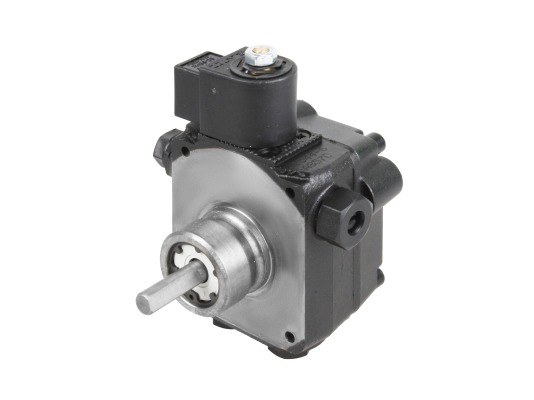

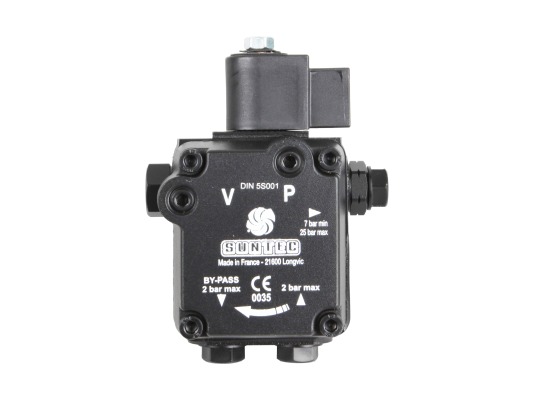

Шестерёнчатый топливный насос SUNTEC AS 57 C 1544 6P 0500 — представитель среднего мощностного ряда линейки AS. Эти устройства отличаются встроенным электромагнитным клапаном «нормально открытого» типа с функцией запирания и золотниковым клапаном для корректировки напора жидкости на форсуночную линию.

Высокая производительность и максимальное давление подачи топлива позволяют применять агрегат для комплектации бытовых и коммерческих отопительных горелок мощностью до 1000 кВт. Модификация «C» имеет левостороннее расположение выхода к форсуночной линии и вращение вала против часовой стрелки.

Особенности конструкции

В насосах этого типа применяется шестерёнчатый механизм, состоящий из пары зацепленных звеньев — центральной шестерни и внешнего зубчатого колеса. Вращаясь против часовой стрелки, он создаёт зону низкого давления в трубе всасывания. Очищенное ДТ, прошедшее сквозь сетчатый цилиндрический фильтр, завлекается на зубья и выталкивается под давлением к топливным форсункам.
За установку требуемого давления на участке нагнетания отвечает небольшого размера золотниковый клапан с регулировочным винтом, шляпка которого находится снаружи корпуса.
Заводская конфигурация позволяет использовать насос в 2-трубных топливных системах. Для монтажа в 1-трубные — снимают заглушку байпаса и перекрывают «обратку» стальной пробкой с шайбой.

Преимущества модели:

работает с летними и зимними сортами дизельного топлива;
высокая мощность при небольших энергозатратах;
невысокий уровень шума;
малые габариты и вес;
подача рабочей среды под давлением от 7 до 14 атм;
предусмотрен соленоидный клапан, переводящий устройство в режим холостого хода независимо от частоты вращения привода;
есть стандартные порты для подключения приборов КИП.

Серия насосов для дизельных горелок SUNTEC AS пользуется популярностью из-за своей надёжности и неприхотливости в эксплуатации. Модель AS 57 C 1544 6P 0500 имеет высокий запас мощности и может устанавливаться практически на любые горелки с втулочным соединением диаметром 32 мм. Точная подгонка вращающихся деталей и применение качественных сальников даёт возможность работать с горючим различной вязкости.

Характеристики

Вид перекачиваемой жидкости: ДТ
Серия насоса: AS: регулировка давления и электромагнитный клапан байпаса
Производительность при давлении 11 бар и вязкости 5 сСт: 56 л/ч
Диапазон давления на форсунку: от 7 до 14 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 1 ступенчатая с электромагнитным клапаном
Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления и запирание
Сетчатый фильтр Открытая область:: 6 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 9 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 1 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.10 Н.м
Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1.2 кг
