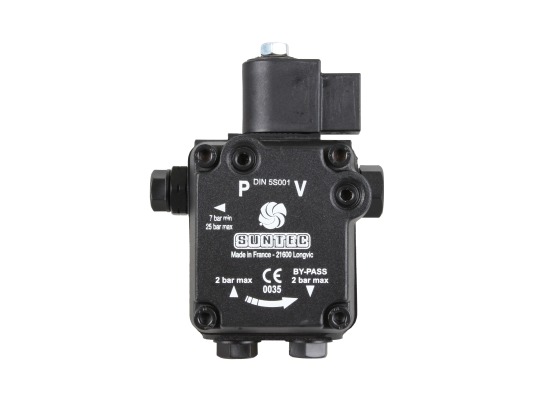

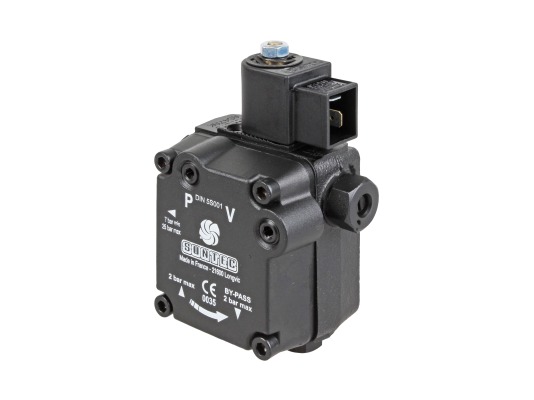

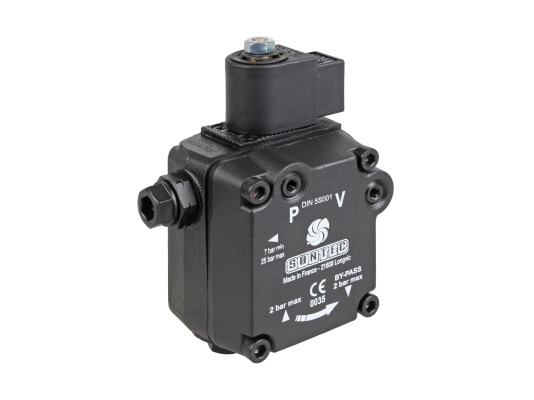

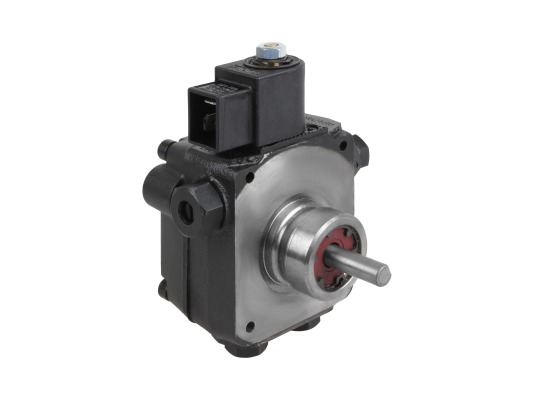

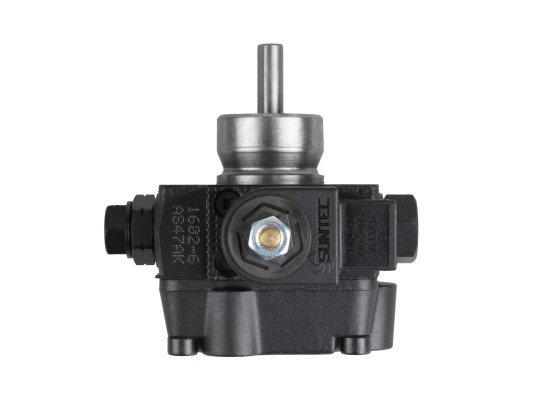

Для обеспечения бесперебойной и стабильной работы отопительных горелок мощностью до 1000 кВт следует использовать надёжные жидкотопливные насосы SUNTEC, разработанные одноимённой французской компанией. Модель AS 47 A K 1602 6P 0500 — востребованный представитель линейки AS с возможностью регулировки давления топлива на подачу. В конструкции также предусмотрен встроенный электромагнитный клапан «нормально открытого» типа с функцией запирания. Насос для дизельной горелки этой модели используется для перекачивания как солярки, так и керосина.

Особенности конструкции

Как и другие модели топливных насосов Suntec для горелок, данное устройство имеет шестерёнчатый механизм. Он выполняет работу по всасыванию и перекачке топлива из бака на форсуночную линию. Две шестерни, находящиеся во взаимном зацеплении, приводятся в движение приводным валом электродвигателя.
Перед перетеканием горючего к форсунке, оно проходит этап предварительной очистки от примесей и мелкодисперсного мусора. За этот процесс отвечает сетчатый обслуживаемый фильтр с мелкой ячейкой размером 150 µм.
Величина давления на подаче устанавливается затяжкой винта регулировочного клапана. Запорный электромагнитный вентиль является каналом-шунтом золотника и сбрасывает всё топливо на слив исключительно в выключенном состоянии.

Основные преимущества:

специальный материал уплотнения позволит перекачивать два вида топлива: керосин и солярку;
гибкая настройка давления горючего на подачу к форсуночной линии;
работа запорного электромагнитного клапана не зависит от частоты вращения вала;
работает в однотрубных и двухтрубных конфигурациях подключения к топливной системе;
низкое энергопотребление при оптимальной производительности механизма.

Если вы задались вопросом приобретения комплектующего оборудования для дизельной горелки, обратите внимание на продукцию от мирового бренда SUNTEC — пионера в области высокоточных и долговечных механизмов. Младшая модель топливного насоса AS 47 A K 1602 6P 0500 подключается к горелкам мощностью до 1000 кВт и удовлетворит владельца большим сроком службы без необходимости в ремонте и частом обслуживании.

Характеристики

Вид перекачиваемой жидкости: Керосин и ДТ
Серия насоса: AS: регулировка давления и электромагнитный клапан байпаса
Производительность при давлении 11 бар и вязкости 5 сСт: 39 л/ч
Производительность при давлении 11 бар и вязкости 1,8 сСт для Керосина: 27 л/ч
Диапазон давления на форсунку: от 7 до 14 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 1 ступенчатая с электромагнитным клапаном
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления и запирание
Сетчатый фильтр Открытая область:: 6 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 9 Бар
Эксплуатационная вязкость: от 1 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.10 Н.м
Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1.1 кг
