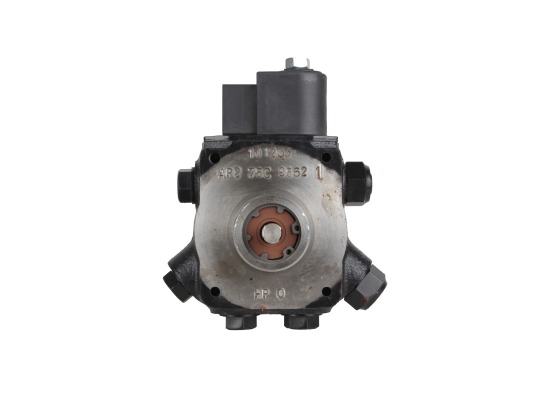

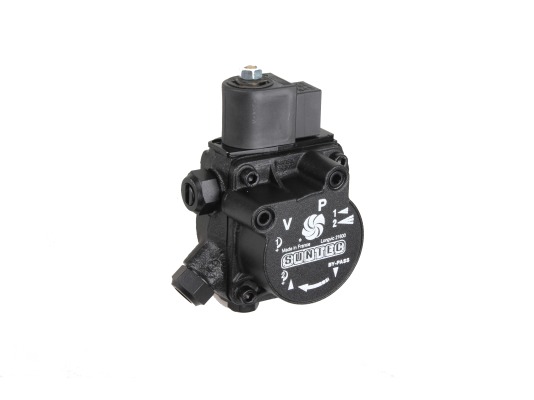

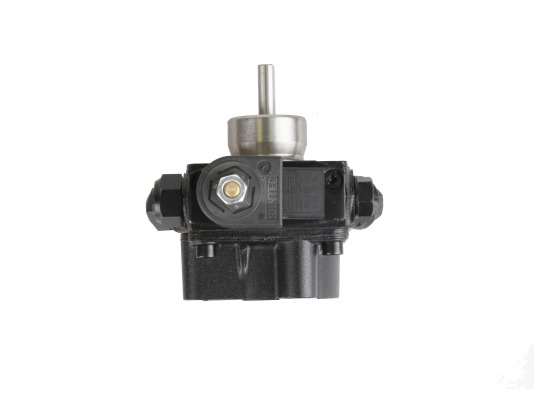

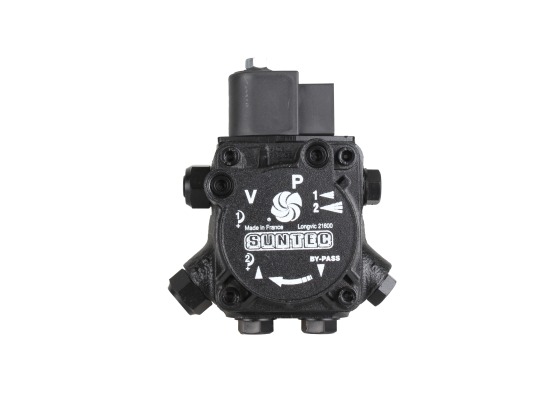

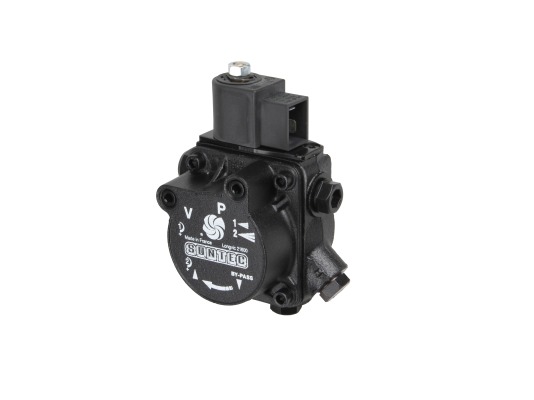

Модель SUNTEC AP2 75 C 9562 1P 0500(1) — это качественный насос для перекачки дизельного топлива к форсуночным линиям горелки от европейского производителя. Маркировка серии изделий AP2 обозначает присутствие двух ступеней подачи, отличающихся давлением нагнетания. В корпус вмонтирован электромагнитный клапан «нормально открытого» типа, который позволяет управлять режимами автоматически.

Основные особенности

Для настройки каждого из режимов имеются отдельные золотниковые клапаны с пружинами, затяжку которых можно регулировать винтом. Топливо, очищенное сетчатым фильтром, подаётся шестернями сразу на несколько направлений, включая канал на золотники и на форсунку.
При возрастании давления выше установленного, оно отжимает поршень от седла и сливается в обратную линию. Закрытый ЭМ клапан приводит в действие второй золотник в обход первого, и горючее подается под более высоким напором.
Насос может работать в системе с одной или двумя подведёнными трубами. Заглушка байпаса служит для разобщения обратной и всасывающей линии.

Достоинства модели

возможен монтаж в одно- и двухтрубную систему;
подача топлива под разным давлением в двух рабочих режимах;
автоматическое управление с помощью ЭМ клапана;
возможность подключить приборы КИП — манометр и вакуумметр;
все размеры резьбы, вала и посадочного места стандартизированы;
корпус с классом защиты IP54 надёжно предохраняет внутренние элементы устройства от струй воды и пыли;
широкий диапазон настройки давления.

Насосы SUNTEC для горелок от французской компании — одни из самых оптимальных решений для комплектации большинства современных моделей отопительного оснащения. Они выпускаются на заводах с европейским оборудованием. Высокое качество сборки позволило повысить надёжность, долговечность и класс защиты устройства. Насосы совместимы с горелками мощностью до 1000 кВт от BALTUR, ELCO, LAMBORGHINI и являются взаимозаменяемыми.

Характеристики

Вид перекачиваемой жидкости: ДТ
Серия насоса: AP: 2-ступенчатая модель (одна форсуночная линия и два режима давления), без запорной функции
Производительность при давлении 11 бар и вязкости 5 сСт: 84 л/ч
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 64 л/ч
Диапазон давления на форсунку: от 8 до 25 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 2 ступенчатая с электромагнитным клапаном
Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Две полости
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления без функции запирания
Сетчатый фильтр Открытая область:: 20 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки для низкого давления: 9 Бар
Заводские установки для высокого давления: 22 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0,14 Н.м
Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1,3 кг
