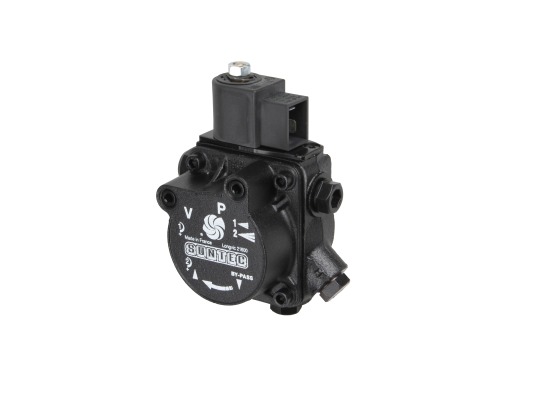

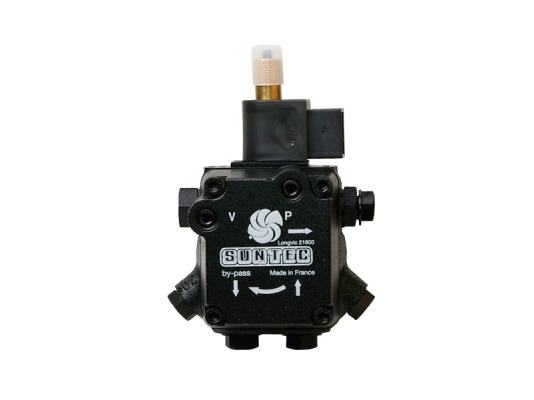

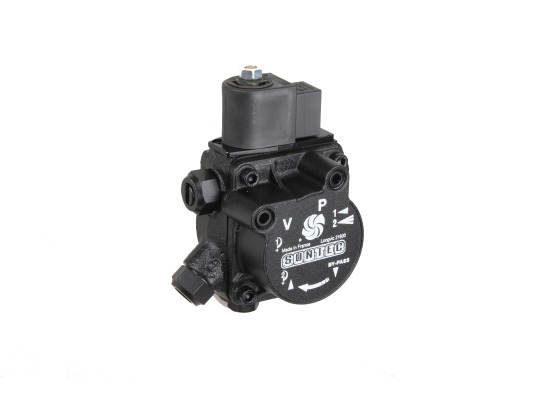

Французская компания SUNTEC, специализирующаяся на производстве современных топливных насосов для горелок с наддувом, представляет новую модель AP2 65 C 9511 4P 0500. Она относится к линейке AP2, характеризующейся наличием двух установленных клапанов для низкого и высокого давления. За управление режимами отвечает электромагнитный клапан «нормально открытого» типа.

Описание конструкции

Главным элементом компактной шестерёнчатой помпы является зубчатая пара, которая засасывает топливо из бака за счет создания разрежения в заборном трубопроводе.
Обе шестерни, находящиеся между собой в зацеплении, вращаются против часовой стрелки и нагнетают рабочую жидкость под регулировочные клапаны. Они поочередно отвечают за величину давления подачи на первой и второй ступени соответственно. Управление возложено на ЭМК, который в открытом положении активирует низкий режим и наоборот.
Система подключения может быть выполнена по одно- или двухтрубной схеме. В первом случае топливо перетекает через регулировочные клапаны и возвращается на всасывание. Во втором — оно сливается в бак, минуя заглушку байпаса.

Основные преимущества:

точная настройка с помощью двух золотниковых клапанов;
возможна конфигурация с одной или двумя трубопроводами;
двухступенчатый тип насоса;
широкий диапазон настройки давления на подаче;
высокая производительность — до 84 л/ч;
высокий класс защиты корпуса от струй воды и пыли — IP54;
автоматическое управление электромагнитным клапаном.

Помимо многофункциональности, устройство обладает большим запасом прочности. Отдельным пунктом стоит унификация, благодаря которой многие насосы от концерна SUNTEC взаимозаменяемы.

Удачный инженерный проект, высокая точность обработки деталей и качественная сборка в один механизм — всё это позволило получить долговечный и защищённый от внешнего воздействия насос для горелок известных мировых брендов: LAMBORGHINI, ELCO и BALTUR.

Характеристики

Вид перекачиваемой жидкости: ДТ
Серия насоса: AP: 2-ступенчатая модель (одна форсуночная линия и два режима давления), без запорной функции
Производительность при давлении 11 бар и вязкости 5 сСт: 84 л/ч
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 64 л/ч
Диапазон давления на форсунку: от 8 до 25 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 2 ступенчатая с электромагнитным клапаном
Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления без функции запирания
Сетчатый фильтр Открытая область:: 6 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки для низкого давления: 9 Бар
Заводские установки для высокого давления: 22 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0,12 Н.м
Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1,3 кг
