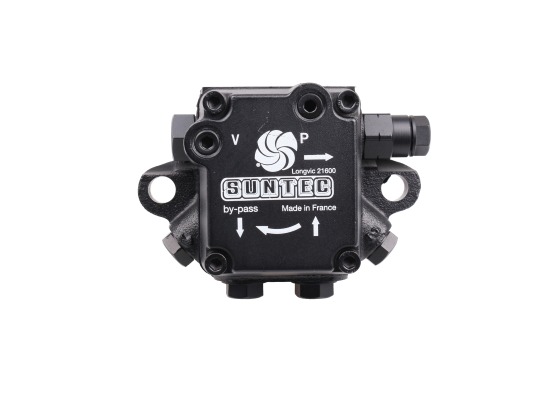

Французская фирма SUNTEC, ведущий производитель котельного оборудования, представляет шестерённый насос для дизельных горелок отопления. AN 97 C 7257 2P — это базовая модель с производительностью 106 л/ч, которая имеет клапан с функцией регулировки давления и запирания.

Особенности конструкции

Возможна установка агрегата заводской комплектации в двухтрубный контур. При монтаже в однотрубную систему заглушку байпаса следует снять, а обратную линию перекрыть стальной заглушкой с шайбой. Понадобится шестигранный ключ на 4 мм.
Диапазон давления на форсунку от 10 до 20 бар.
Выходы на форсунку и порты манометра и вакуумметра стандартные — G⅛”. Цилиндрическая резьба соответствует ISO 228/1.
Способ монтажа втулочный (с посадочным диаметром 54 мм) согласно европейскому стандарту EN 225, диаметр вала 8 мм.
В конструкции предусмотрен сетчатый фильтр грубой очистки. Размер ячейки 150 мкм.

Важно! Рекомендуем установить дополнительный фильтр тонкой очистки на напорную линию и регулярно промывать его по мере загрязнения. Это продлит срок службы топливных форсунок и уменьшит вероятность их отказа.

Достоинства модели

Производитель отрегулировал давление устройства на 14 атм. Это среднее значение, вы можете уменьшить или увеличить его вручную.
Расход топлива зависит от скорости вращения электропривода, максимальное значение которой равно 3600 об/мин.
Агрегат перекачивает жидкости с кинематической вязкостью от 2 до 75 мм²/с, а диапазон температур топлива — от 0 до +60°C.
Максимальная производительность устройства — 106 л/ч при напоре топлива 11 бар.
Модель имеет компактные размеры и небольшой вес — 1 кг.

Характеристики

Альтернативный артикул: 0089189 / 13016450
Вид перекачиваемой жидкости: ДТ
Серия насоса:
Производительность при давлении 11 бар и вязкости 5 сСт: 106 л/ч
Диапазон давления на форсунку: от 10 до 20 Бар
Метод Установки: Фланцевое ∅ 54 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: Базовая
Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления и запирание
Сетчатый фильтр Открытая область:: 20 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 14 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.20 Н.м
Вес: 1.3 кг
