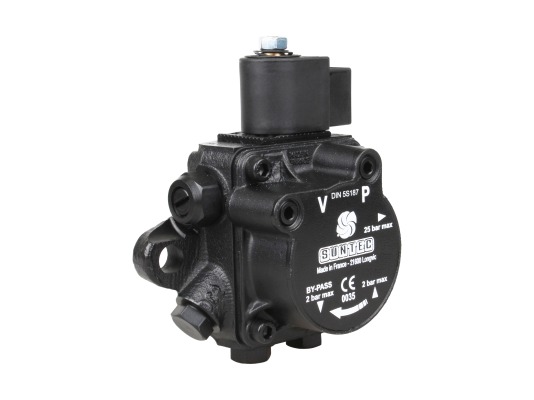

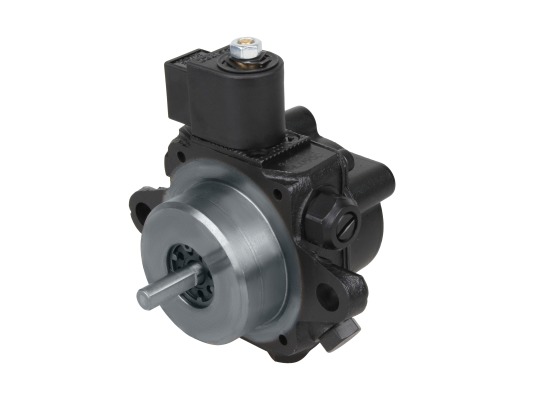

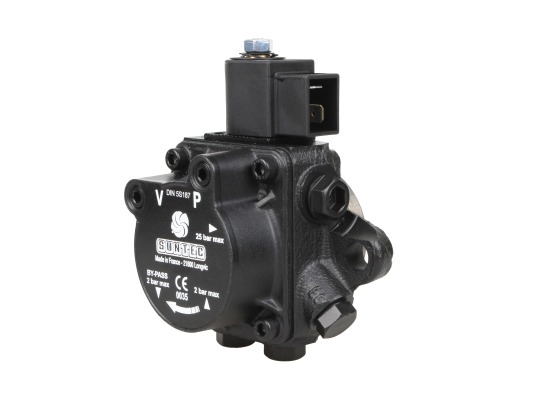

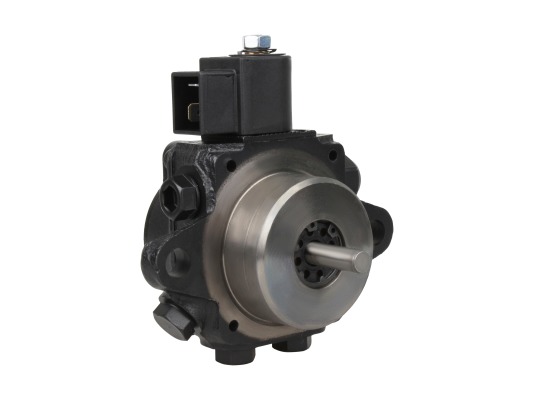

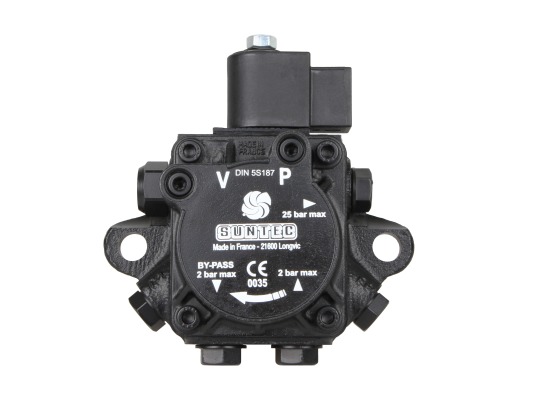

Высокопроизводительный жидкотопливный насос AL V 95 C 9427 2P 0500 — это современная разработка европейской компании Suntec. Устройство применяется для комплектации горелок отопления мощностью до 1000 кВт практически всех моделей известных брендов: Lamborghini, Baltur, Elco, Weishaupt и других.

Конструкционным отличием модификации является наличие встроенного соленоидного клапана с запорной функцией, а также возможность плавной корректировки напора на форсунки в диапазоне от 8 до 15 атм.

Устройство прибора

Основной функциональной частью шестерёнчатых насосов является зубчатая пара, которая служит для нагнетания рабочей жидкости из бака на форсуночную линию. Но сначала горючее проходит через фильтр грубой очистки разборного типа с открытой областью 20 см². Сетчатая вставка рассчитана на задержку посторонних взвесей размером от 150 мкм и более и нуждается в периодической промывке. Для более качественной очистки дизельного топлива рекомендуется применить дополнительный фильтр, который не допустит засорение форсунок и продлит их срок службы.
Для плавного изменения давления рабочей смеси в пределах 8-15 бар предусмотрен регулировочный клапан. Производителем отрегулирован винт на подачу горючего под давлением 12 атм.
Режим поочерёдного включения и отключения жидкотопливной горелки возможен благодаря электромагнитному клапану «нормально закрытого» типа. В активированном положении он беспрепятственно пропускает горючее, но в любой момент независимо от скорости вращения электропривода готов прекратить его подачу.

Преимущества модели:

оптимальная производительность при вязкости 5 сСт — 128 л/ч;
автоматический отвод накопившегося воздуха при двухтрубной конфигурации топливопроводов;
надёжное фланцевое крепление с посадочным размером 54 мм;
герметичный корпус с высокой степенью защиты — IP54.

Характеристики

Вид перекачиваемой жидкости: Биодизель и ДТ
Серия насоса: A2RA: базовая модель с функцией запирания
Производительность при давлении 11 бар и вязкости 5 сСт: 128 л/ч
Диапазон давления на форсунку: от 8 до 15 Бар
Метод Установки: Фланцевое ∅ 54 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 1 ступенчатая с электромагнитным клапаном
Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления
Сетчатый фильтр Открытая область:: 20 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 12 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0,20 Н.м
Напряжение электромагнитного клапана: 220 – 240 В, 50/60 Гц
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1,3 кг
