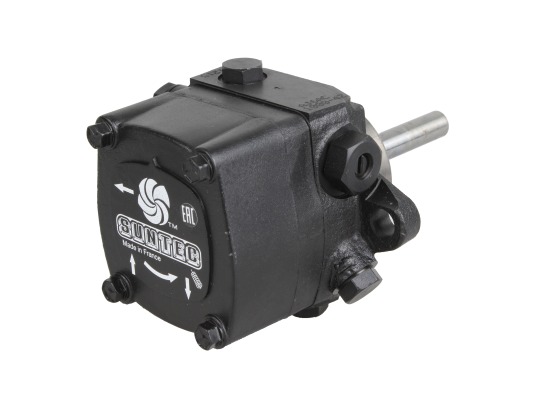

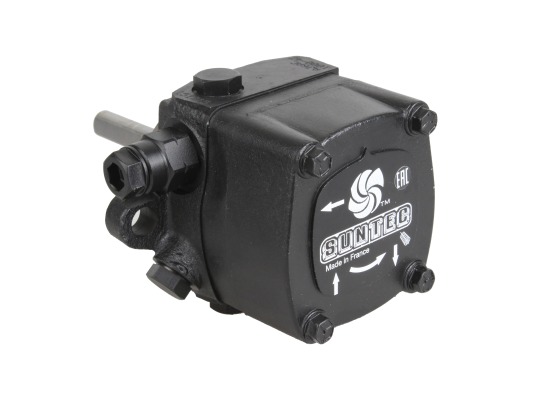

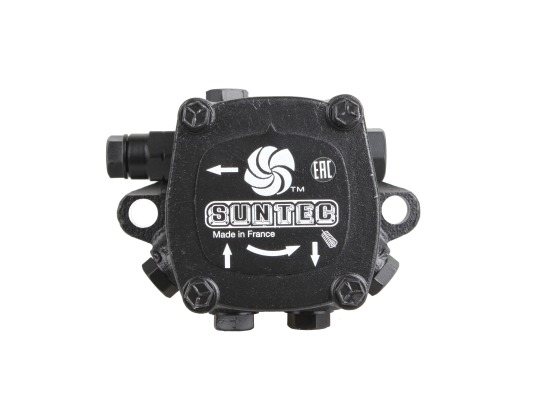

Достойный вариант для оснащения горелок средней мощности – универсальный топливный насос Suntec AJ V 6 AC 1003 4P. Благодаря использованию специальных уплотнений, агрегат может эксплуатироваться не только для дизтоплива, но и биодизеля. Скорость перекачивания рабочей жидкости составляет 248 л/ч при давлении 20 атм.

Устройство и особенности

Топливный насос Suntec AJ V 6 AC 1003 4P укомплектован клапаном, который регулирует давление на форсунку с учётом заранее определённых параметров и закрывает/открывает канал подачи. Скорость запирания зависит от настроек давления.

По умолчанию в отверстие «обратки» вставлена заглушка байпаса и насос готов к 2-трубному подключению. Заглушку следует вынуть и перегородить канал, если использовать агрегат для однотрубной установки.

Конструктивной особенностью является применение кольцевых уплотнений на опорных поверхностях соединений с «обраткой» и магистралью всасывания. При изготовлении модификации с цифрой «4» уменьшены потери давления.

Благодаря стандартному фланцевому соединению (EN 225) насос интегрируется практически в любые горелки популярных брендов.

Топливо перемещается из резервуара к регулировочному клапану при вращении шестерней. Изначально установка давления – 12 бар, но это значение можно самостоятельно откорректировать, используя винтовой регулятор.

Для защиты рабочего механизма использован фильтр разборной конструкции. Сетка с ячейками 120х150 микрон сдерживает поступление внутрь устройства различных абразивных частиц, способных вызвать сбой в работе оборудования.

Рекомендация: при эксплуатации насоса проводите ТО фильтра и меняйте прокладку крышки.

Преимуществами являются:

* высокая производительность;

* универсальность – работа с ДТ, биодизелем;

* двойная функция клапана – регулировка и запирание;

* обслуживаемый фильтр с большой полезной площадью;

* подключение измерительных приборов на стандартную резьбу;

* сокращение внутренних потерь давления.

Для комплектации горелок большинства производителей предлагаем купить топливный насос Suntec AJ V 6 AC 1003 4P по доступной цене. У нас можно выбрать аксессуары для повышения надежности и эффективности оборудования (внешний электромагнитный клапан, фильтры и пр.).

Характеристики

Вид перекачиваемой жидкости: Биодизель и ДТ
Серия насоса: AJ: регулирующий клапан с функцией запирания
Производительность при давлении 20 бар и вязкости 5 сСт: 248 л/ч
Диапазон давления на форсунку C:: от 10-20 доБар
Метод Установки: Фланцевое ∅ 54 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: Базовая
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ¼ дюйма – 6,35мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм или ¼ дюйма – 6,35мм
Функция клапана: Регулировка давления и запирание
Сетчатый фильтр Открытая область:: 30 см2
Сетчатый фильтр Размер отверстия:: 120х150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 12 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0,30 Н.м
Вес: 1,7 кг
