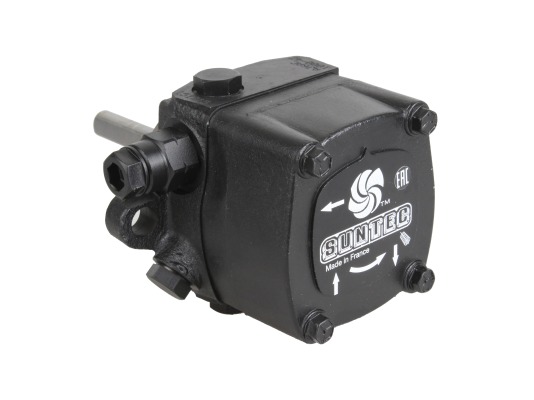

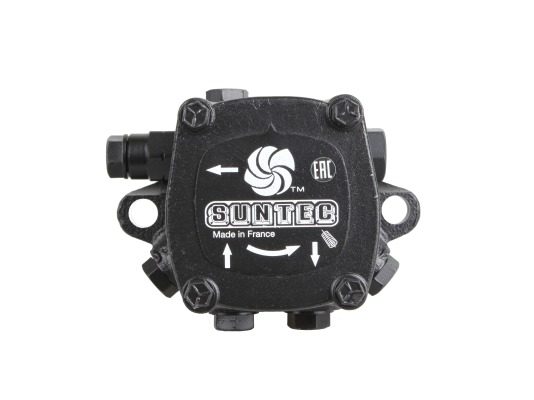

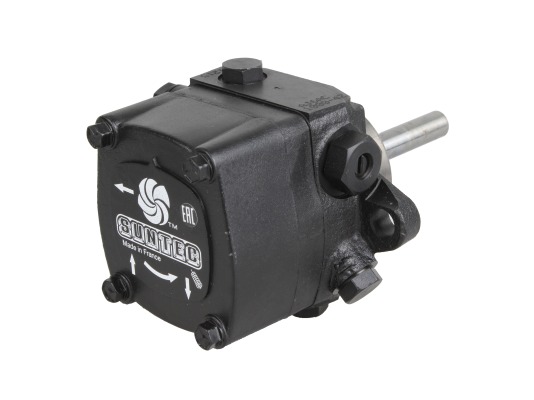

Высокоэффективный топливный насос Suntec AJ 6 CE 1002 4P – базовая модель с клапаном регулировки давления. Нагнетает дизтопливо со скоростью 248 л/час (при давлении 20 бар), обеспечивая стабильную работу котельного оборудования. Используется для поддержания комфортного климата в помещениях производственного, торгового и офисного назначения.

Особенности и рабочие параметры

Насос отличается увеличенной амплитудой давления на форсунку – 10-30 атм. Регулировка выполняется с помощью винта – поворот по часовой стрелке повышает давление и наоборот. Главное, использовать манометр, чтобы не допустить поломку устройства.

Модель комплектуется регулировочным клапаном. Запирание потока не предусмотрено, так как перепускное отверстие находится в линии форсунки. Требуется установка внешнего устройства (ЭМ клапан).

При создании конструкции инженеры добились снижения потерь давления, а также использовали кольцевые уплотнения на опорных поверхностях соединений с «обраткой» и линией всасывания.

Базовый вариант сборки рассчитан на 2-трубную конфигурацию системы. Для 1-трубных установок следует извлечь байпасную заглушку, затем надежно закрыть канал слива.

Шестерни топливного насоса Suntec AJ 6 CE 1002 4P защищены от раннего износа с помощью разборного фильтра. Сетчатая вставка на 120х150 µм удерживает песок, грязь и другие абразивные включения. Требуется регулярная очистка сетки во избежание ухудшения производительности агрегата.

Как работает насос

Зубчатая пара выкачивает ДТ из бака, проводит через фильтрующую сетку, направляет к клапану, а после регулировки давления – на форсунку. Излишки горючего сливаются в ёмкость с топливом при 2-трубном подключении или проходят на шестерни в установках с одной трубой.

Преимущества:

* высокая эффективность;

* минимизация потерь давления;

* вариативность монтажа (одно- или двухтрубное подключение);

* широкая площадь улавливания фильтра;

* большая амплитуда настройки давления;

* порты стандартного исполнения для манометра и вакуумметра;

* оптимальный баланс качество/цена.

В один клик можно купить топливный насос Suntec AJ 6 CE 1002 4P и любое другое оснащение для отопительной системы. Если требуется консультация специалиста, задайте свой вопрос по телефону, через онлайн-помощник или в форме обратной связи.

Характеристики

Альтернативный артикул: 120229
Вид перекачиваемой жидкости: ДТ
Серия насоса: AJ: регулирующий клапан с функцией запирания
Производительность при давлении 20 бар и вязкости 5 сСт: 248 л/ч
Диапазон давления на форсунку E:: от 10 до 30 Бар
Метод Установки: Фланцевое ∅ 54 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: Базовая
Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм или ¼ дюйма – 6,35мм
Функция клапана: Регулировка давления без функции запирания
Сетчатый фильтр Открытая область:: 30 см2
Сетчатый фильтр Размер отверстия:: 120х150 µм.
Диаметр Оси (Вала): 11 мм
Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 12 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.3 Н.м
Вес: 1.7 кг
