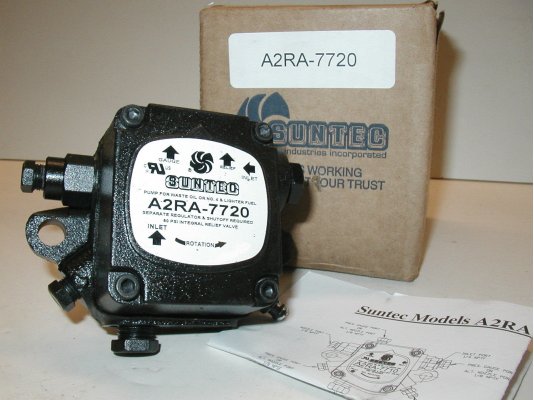

Универсальный жидкотопливный насос Suntec A2 RA 7720 – компактное оборудование невысокой производительности для установки в горелки малой мощности. Скорость подачи топлива составляет 9,5 л/час при базовом значении давления (7 атм.). Особенностью является встроенный регулировочный клапан, выполняющий запорную функцию.

Рабочие параметры

Давление на форсунку регулируется в широком диапазоне: от 1 до 10 бар.
Температура топлива внутри насоса: 10-+45 градусов.
Давление на входе-выходе – 0,7 атмосфер.
Вращение вала осуществляется по часовой стрелке.
Максимальная скорость – 3450 об/мин.
Рабочая среда – дизтопливо и биодизель.

Исполнение и особенности

Основной рабочий орган насоса Suntec A2 RA 7720 – шестеренчатый механизм, для защиты которого на входе рабочей жидкости смонтирован фильтр. Сетка с ячейками на 150 мкм предупреждает проникновение абразивных примесей внутрь устройства. Область улавливания сетчатой вставки – 20 см². В процессе эксплуатации агрегата следует выполнять ТО – промывать фильтр от загрязнений.

Зубчатая пара отвечает за подачу топлива к форсунке. Горючее всасывается из бака, перемещается к регулятору, а затем под заданным давлением нагнетается в горелку отопления. Напор можно изменить самостоятельно, используя винт. Клапан выполняет также запирающую функцию.

Для работы с биодизелем использован специальный уплотнительный материал, обеспечивающий безопасность операций.

Крепление насоса к электродвигателю осуществляется с помощью фланцевого соединения стандартного диаметра (54 мм, норматив EN 225), что позволяет использовать оборудование для комплектации горелок многих брендов.

Для мониторинга корректности работы оборудования на корпусе предусмотрены порты с конической резьбой диаметром ⅛ дюйма NPTF, к которым подключаются приборы: манометр и вакуумметр.

Отметим плюсы:

универсальное назначение – работа с двумя видами топлива (ДТ, биодизель);
запорная функция регулировочного клапана;
очистка топлива от механических примесей величиной от 150 микрон;
возможность самостоятельной регулировки давления на форсунку, от 1 до 10 бар;
стандартный способ соединения, согласно нормативу EN 225;
отверстия для подключения приборов манометра и вакуумметра;
компактные габариты, малый вес конструкции.

Перед тем как купить насос Suntec A2 RA 7720, рекомендуем проверить соответствие характеристик модели техническим условиям горелки. В нашей линейке представлено оснащение фирмы SUNTEC по доступным ценам для формирования эффективных отопительных систем любого назначения. Позвоните, мы поможем с выбором комплектующих.

Характеристики

Вид перекачиваемой жидкости: Биодизель и ДТ
Серия насоса: A2RA: базовая модель с функцией запирания
Диапазон давления на форсунку: от 1 до 10 Бар
Метод Установки: Фланцевое ∅ 54 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: Базовая
Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления и запирание
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 7 Бар
Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
Давление на входе: 0.7 бар макс.
Давление на выходе: 0.7 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 135 об/мин
Максимальная скорость вращения: 3450 об/мин
Вращающий момент: 0.14 Н.м
Вес: 1.3 кг
