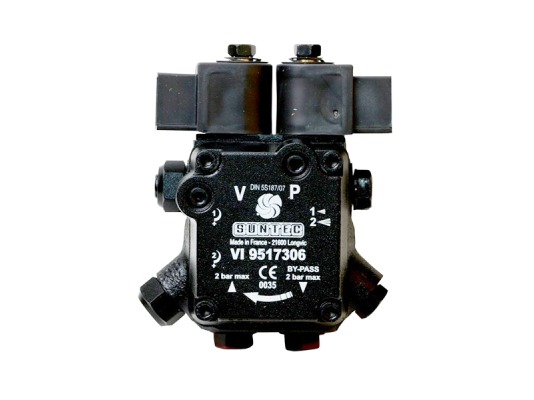

Жидкотопливный насос A2L 95 C 9715 2P 0500 от европейской компании SUNTEC относится к линейке A2L — высокопроизводительных устройств с двумя форсуночными линиями. Каждая из них снабжена отдельным электромагнитным клапаном с запорной функцией. Агрегат отличается от конкурентов показателями номинальной производительности (128 л/ч) и простотой в эксплуатации.

Особенности конструкции

Жидкотопливный насос разделён на несколько основных узлов. Главный из них — шестерёнчатый механизм, состоящий из пары прямозубой шестерни и колеса. Работа по перемещению топлива под высоким давлением обеспечивается их взаимным вращением против часовой стрелки.
Узел органов управления включает в себя золотниковый клапан и два электромагнитных вентиля. Редукционный золотник состоит из подпружиненного поршенька, выпускающего излишки дизтоплива, а также регулировочного винта для установки необходимого значения давления нагнетания в форсуночные линии.
Запорные электромагнитные клапаны в нормальном состоянии перекрывают подачу горючего к потребителю. Сигналы для их включения поступают от контроллера блока управления горелки.

Основные преимущества:

самый высокий в серии показатель производительности — 128 л/ч;
на каждой из двух линий вмонтирован свой ЭМ клапан;
можно подключить вторую трубу для слива невостребованного горючего в бак;
на входе стоит сетчатый обслуживаемый фильтр с пропускной площадью 20 см², улавливающей малейшие примеси;
давление на подаче может достигать до 1,5 МПа;
есть стандартные порты для приборов КИП — манометра и вакуумметра.

Топливные насосы «Сантек» производятся на современных предприятиях, оснащённых новейшим оборудованием для изготовления высококачественных деталей из стали и композитных материалов. Их доводка и сборка производится штатом квалифицированных специалистов в области гидродинамики и машиностроения.

Для недопущения производственного брака вся продукция проходит жёсткий контроль качества, серию тестов и предварительную обкатку на стенде.

Характеристики

Альтернативный артикул: 13020793 / 840040000100
Вид перекачиваемой жидкости: ДТ
Серия насоса: A2L: 2 выхода на форсунки и два встроенных отсечных электромагнитных клапана с запирающей функцией для каждого выхода на
Производительность при давлении 11 бар и вязкости 5 сСт: 128 л/ч
Диапазон давления на форсунку: от 8 до 15 Бар
Метод Установки: Втулочное ∅ 32 мм
Всасывающая и обратная линия: ¼ дюйма – 6,35мм
Тип модели: 2 ступенчатая с электромагнитным клапаном
Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
Конструкция вала: Одна полость
Выход на форсунку: ⅛ дюйма – 3,175мм
Порт манометра: ⅛ дюйма – 3,175мм
Порт вакуумметра: ⅛ дюйма – 3,175мм
Функция клапана: Регулировка давления
Сетчатый фильтр Открытая область:: 20 см2
Сетчатый фильтр Размер отверстия:: 150 µм.
Диаметр Оси (Вала): 8 мм
Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
Заводские установки давления: 10 Бар
Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
Температура топлива: от 0 до +60 ºC макс. в насосе
Максимальное давление электромагнитного клапана: 25 Бар
Давление на входе: 2 бар макс.
Давление на выходе: 2 бар макс
Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость вращения: 2850 об/мин
Максимальная скорость вращения: 3600 об/мин
Вращающий момент: 0.2 Н.м
Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
Потребление электромагнитного клапана: 9 Вт
Класс защиты: IP 54
Вес: 1.2 кг
